- Produit chimique à haute préoccupation: Aucun
- Est-ce électrique: Pas de batterie
- Est-ce une batterie/alimentation: N
- Est-ce un chargeur/adaptateur: N
- Les piles sont-elles incluses: Non

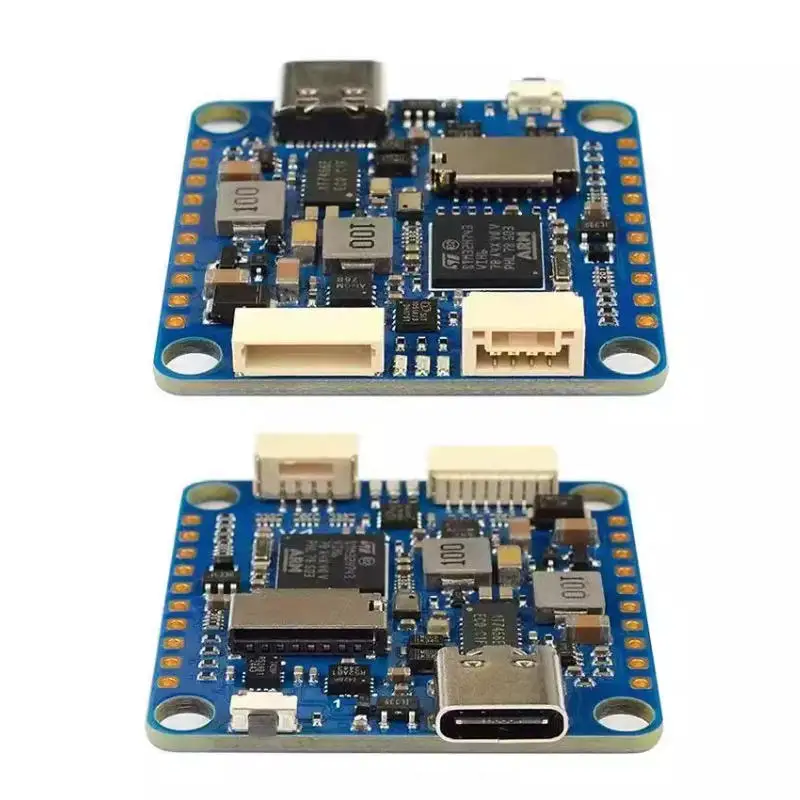

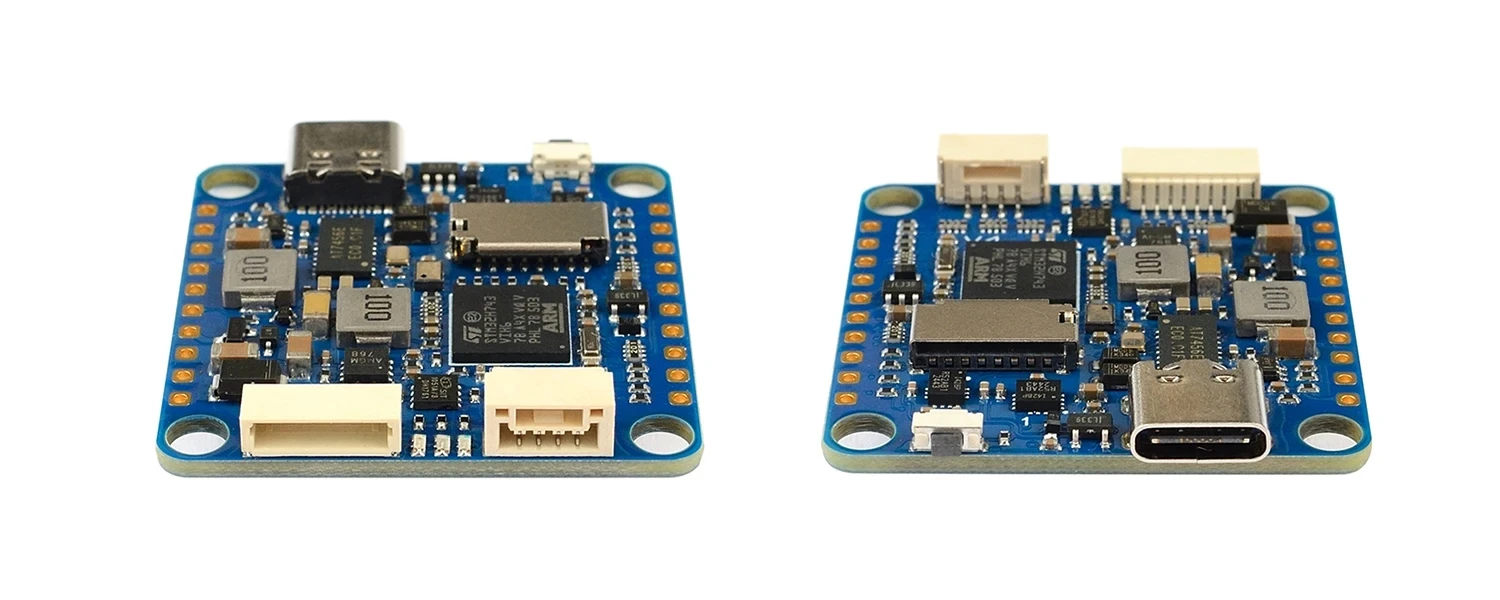

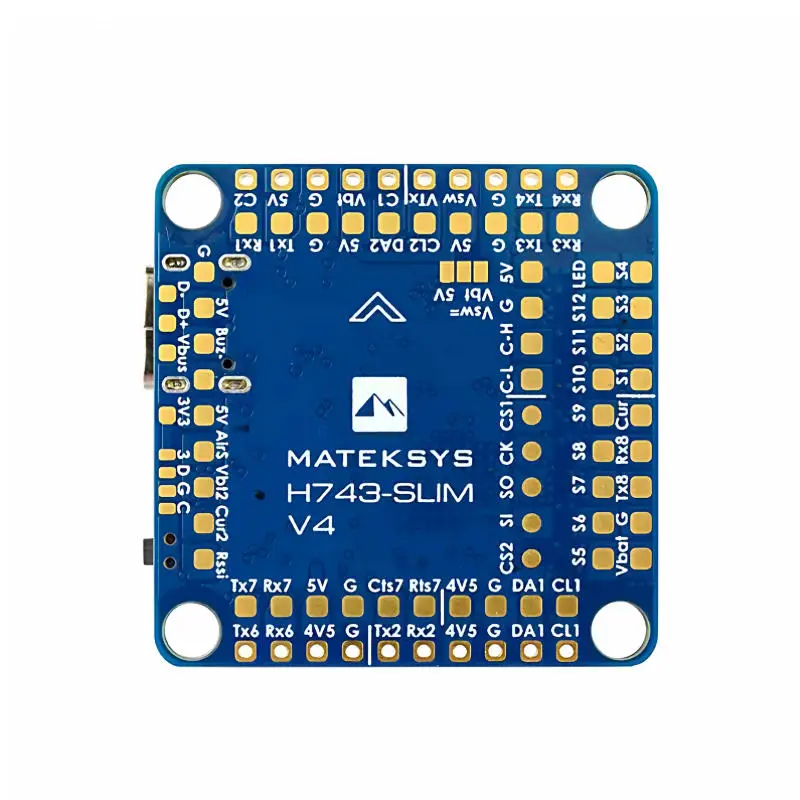

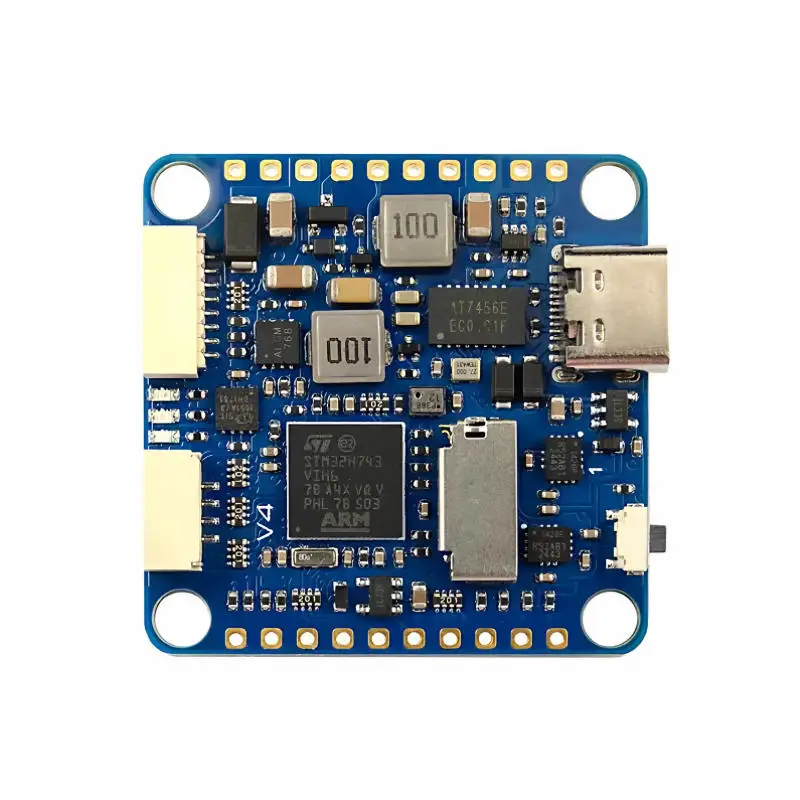

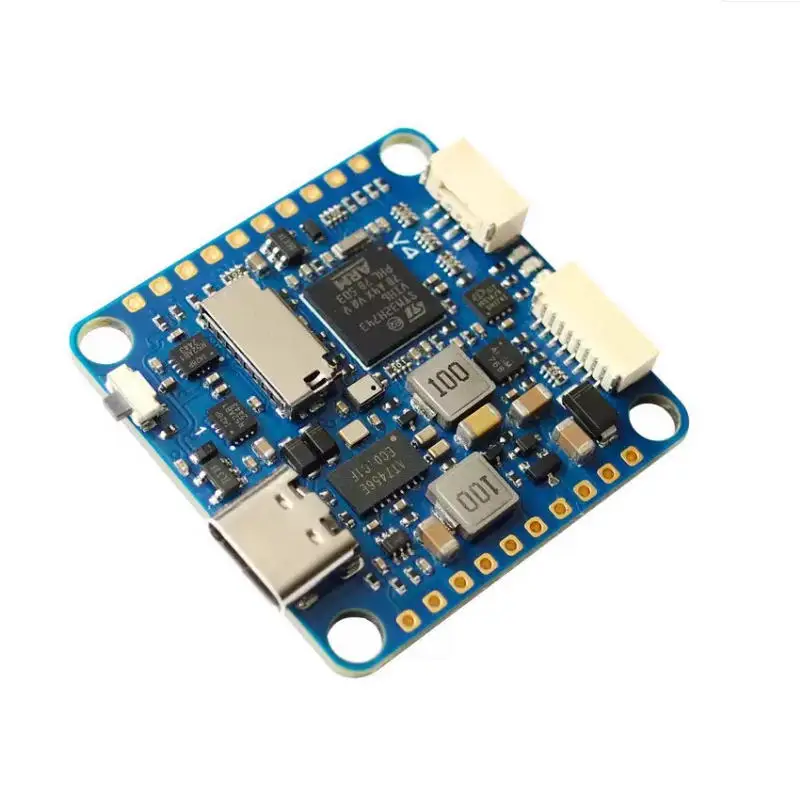

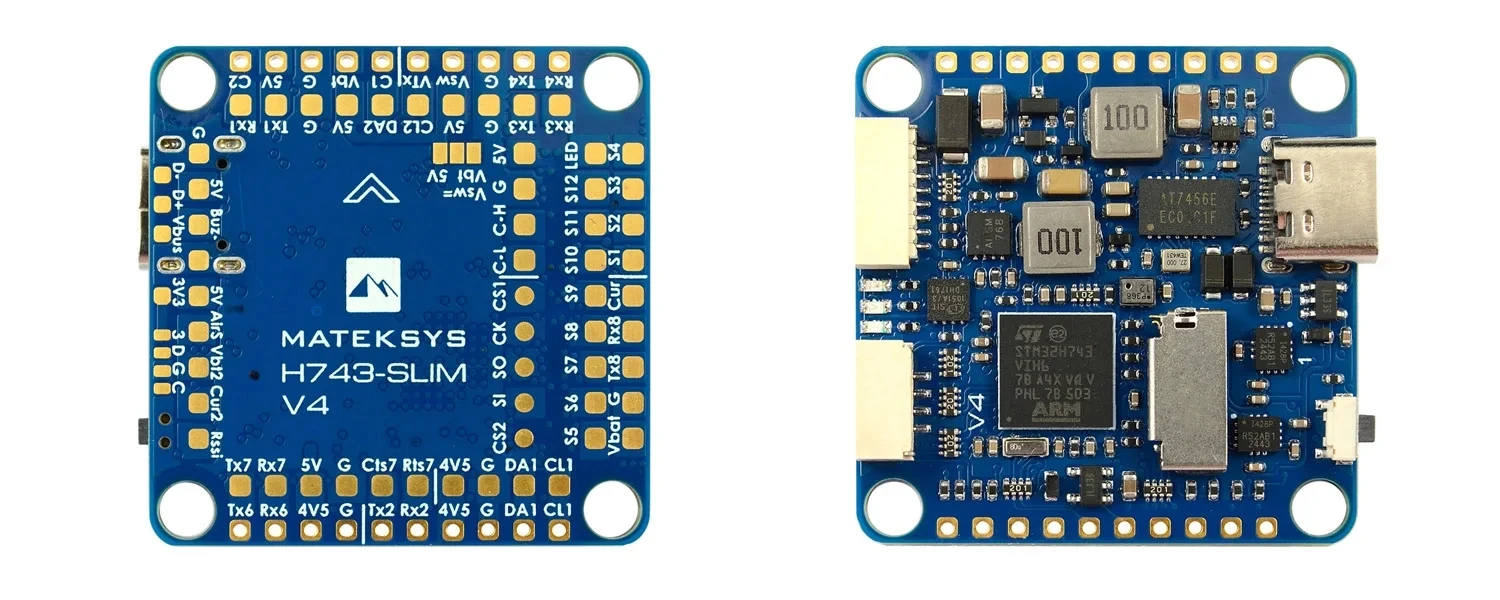

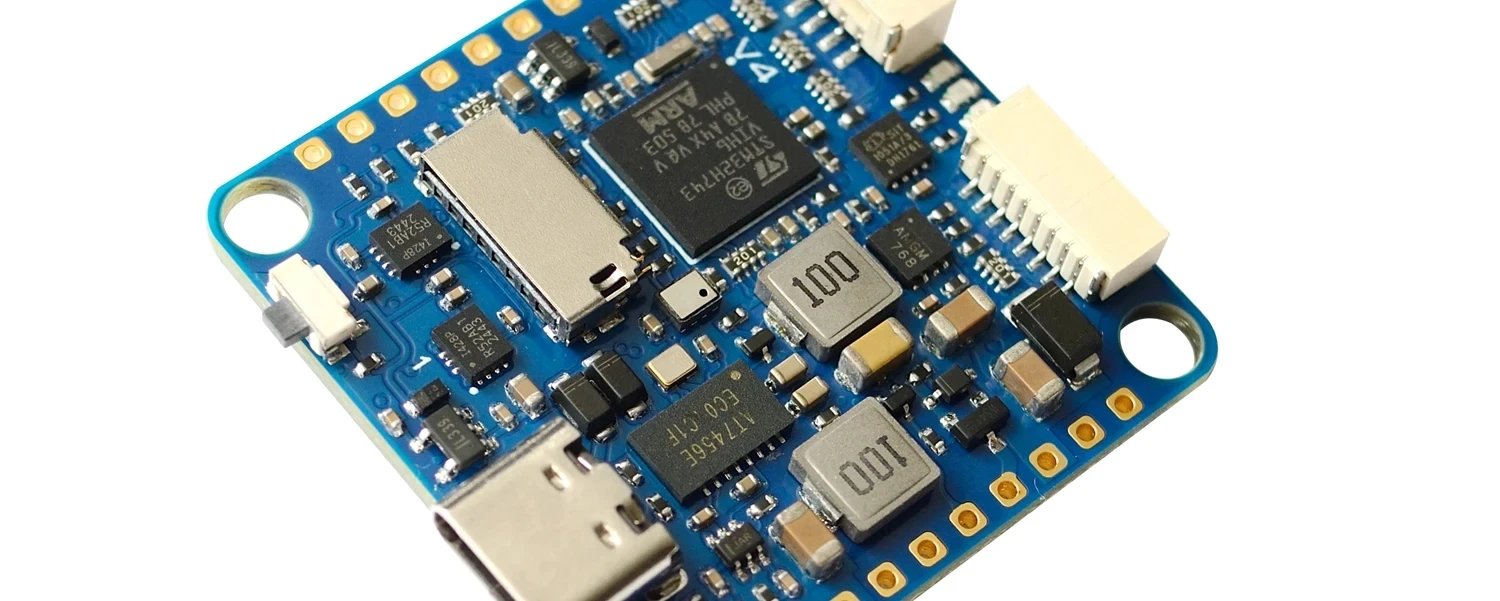

- Numéro de Modèle: H743-SLIM-V4
- Pour le type de véhicule: Avions
- Matériau: Matériau composite
- Origine: CN (Origine)
- Âge recommandé: 14 ans et plus
- Utiliser: Véhicules et jouets télécommandés

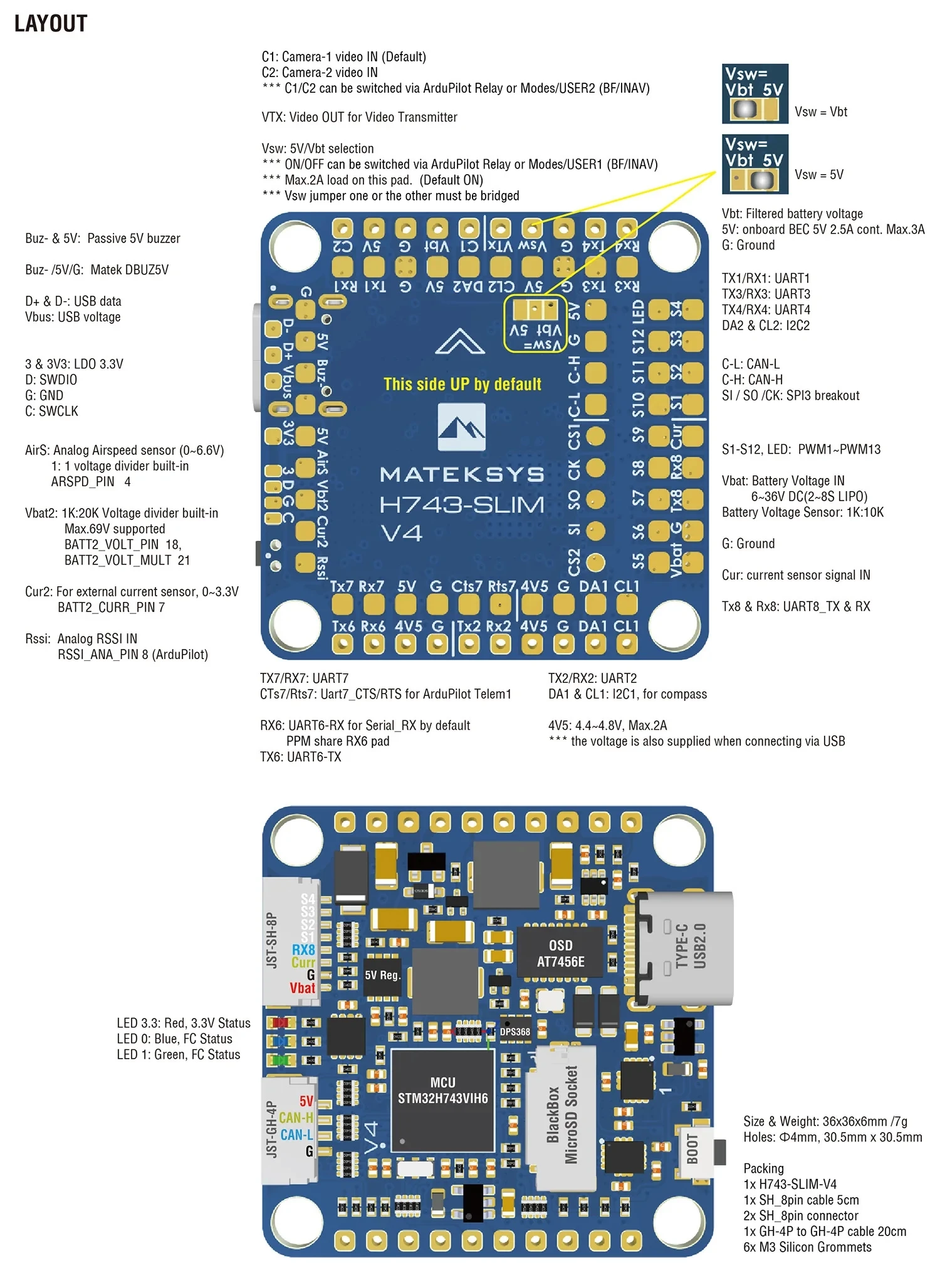

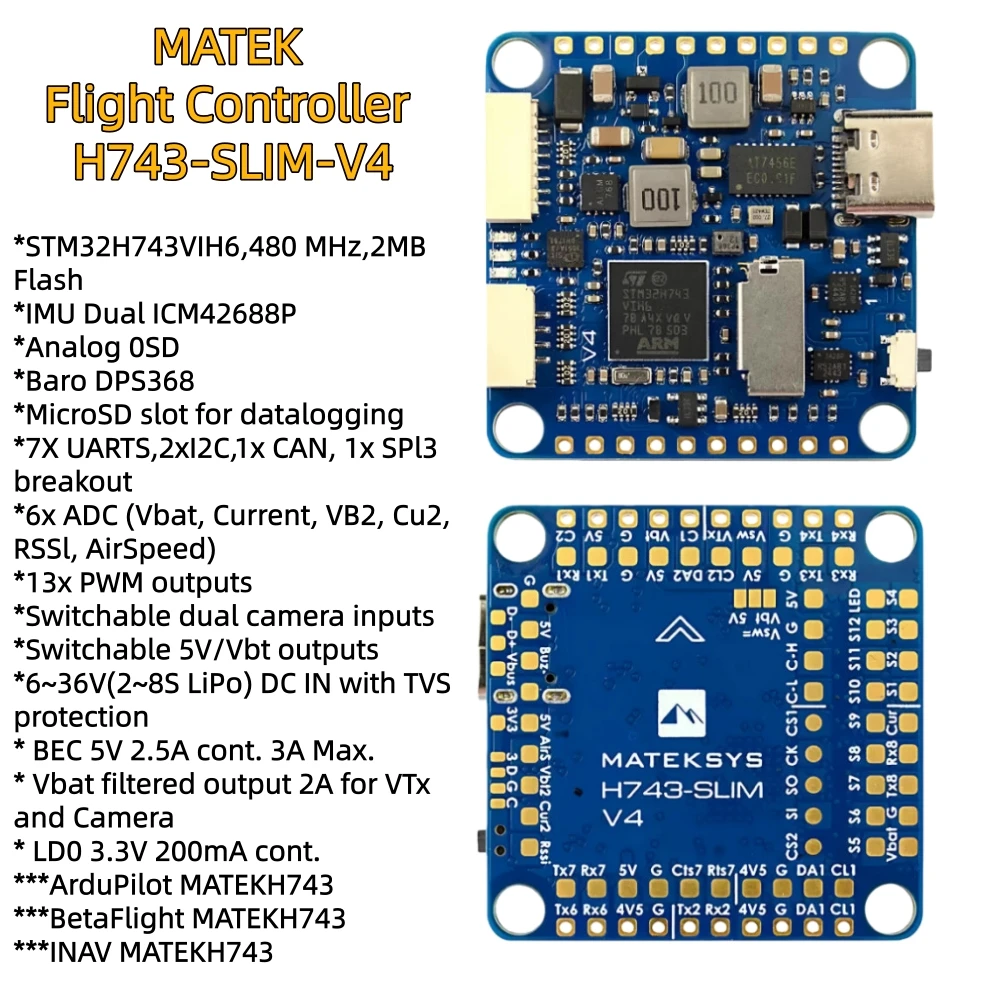

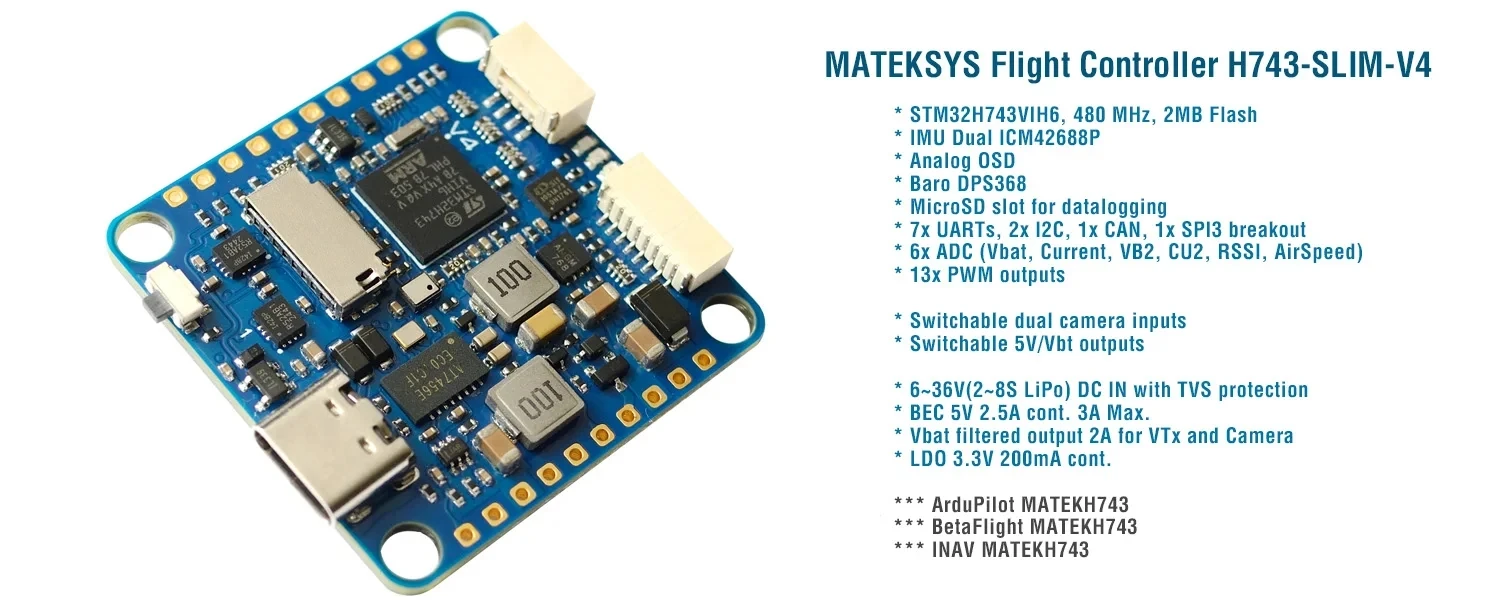

Spécifications FC
MCU : STM32H743VIH6, 480 MHz, 1 Mo de RAM, 2 Mo de mémoire flash
IMU : double ICM42688P
Baro : DPS368
OSD : AT7456E (SPI2)
Blackbox : prise pour carte MicroSD
7x Uarts (1,2,3,4,7,8) avec inversion intégrée.
13x sorties PWM (y compris le pad « LED »)
2x I2C

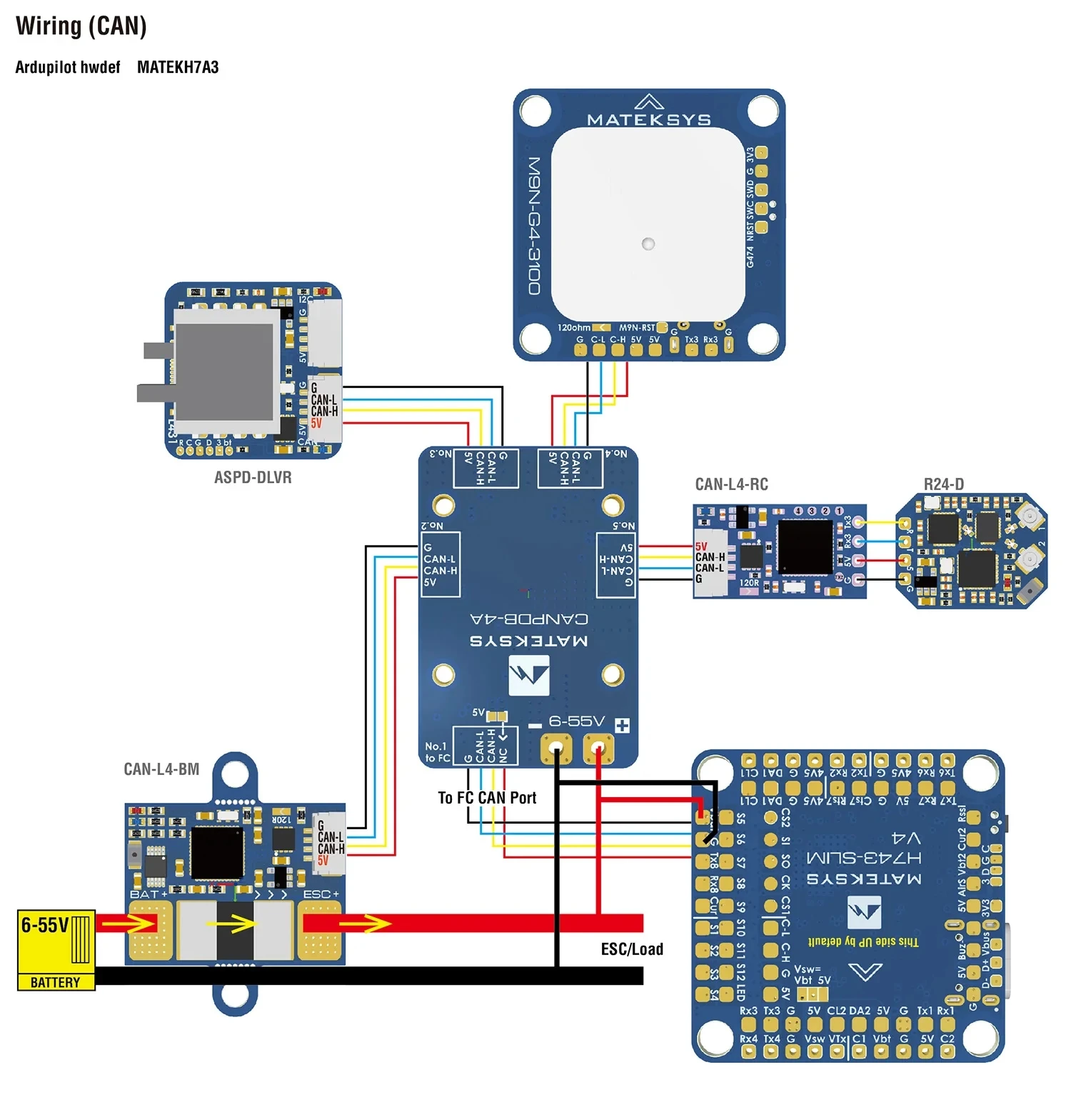

1x CAN
6x ADC (VBAT, courant, RSSI, analogique AirSpeed, Vbat2, Cur2)
3x LED pour FC STATUS (bleu, rouge) et indicateur 3,3 V (rouge)
1x dérivation SPI3
USB Type-C (USB2.0)
1x connecteur JST-SH1.0_8 broches (Vbat/G/Curr/Rx8/S1/S2/S3/S4)
1x connecteur JST-GH1.25_4 broches (5 V/CAN-H/CAN-L/G)

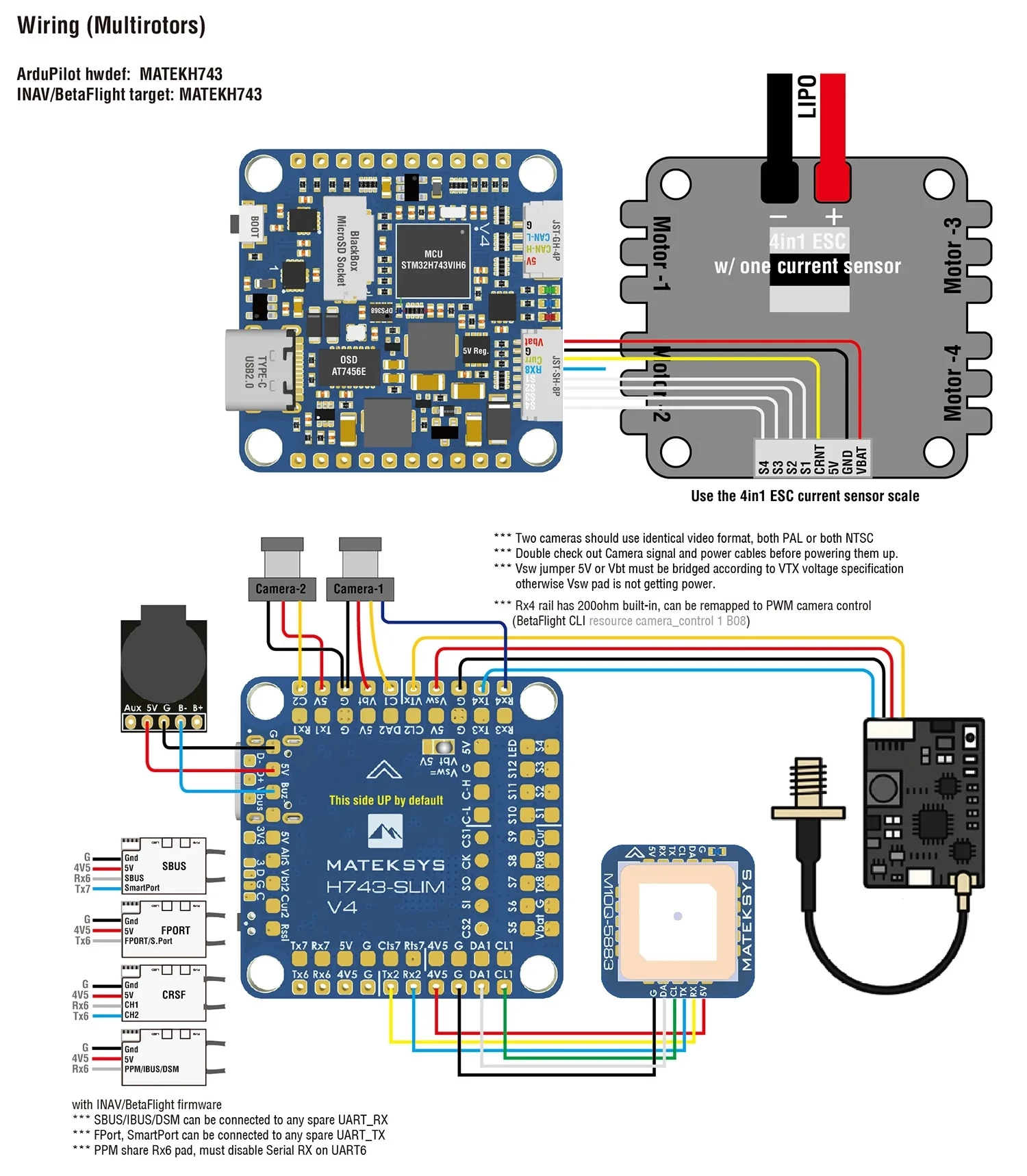

Commutateur d’entrées double caméra
Interrupteur marche/arrêt filtré 5V 0r Vbat (2A)
DJI FPV OSD est pris en charge par n’importe quel UART de rechange
Puissance
Entrée Vbat : 6 ~ 36 V (2 ~ 8 S LiPo) avec protection TVS
BEC : 5 V 2,5 A.(Maximum.3A)
LDO 3,3 V : Max.200 mA
Sortie filtrée VBat 2A pour VTx et caméra
Aucun capteur de courant intégré
Le pad ADC Vbat2 prend en charge Max.69 V (diviseur de tension : 1K:20K)
Puissance statique : 200 mA à 5 V avec Betaflight, 150 mA à 5 V avec ArduPilot
Firmware FC
ArduPilot : MATEKH743
BetaFlight : MATEKH743
INAV : MATEKH743
Physique
Montage : 30,5 x 30,5 mm, Φ4 mm avec œillets Φ3 mm
Dimensions : 36 x 36 x 5 mm
Poids : 7 g
Y compris
1x H743-SLIM-V4
6x œillets en silicone M4 à M3
1x câble JST-SH1.0_8 broches, 5 cm
2x connecteurs JST-SH1.0_8 broches
1x câble JST-GH-4P vers JST-GH-4P pour port CAN, 20 cm
