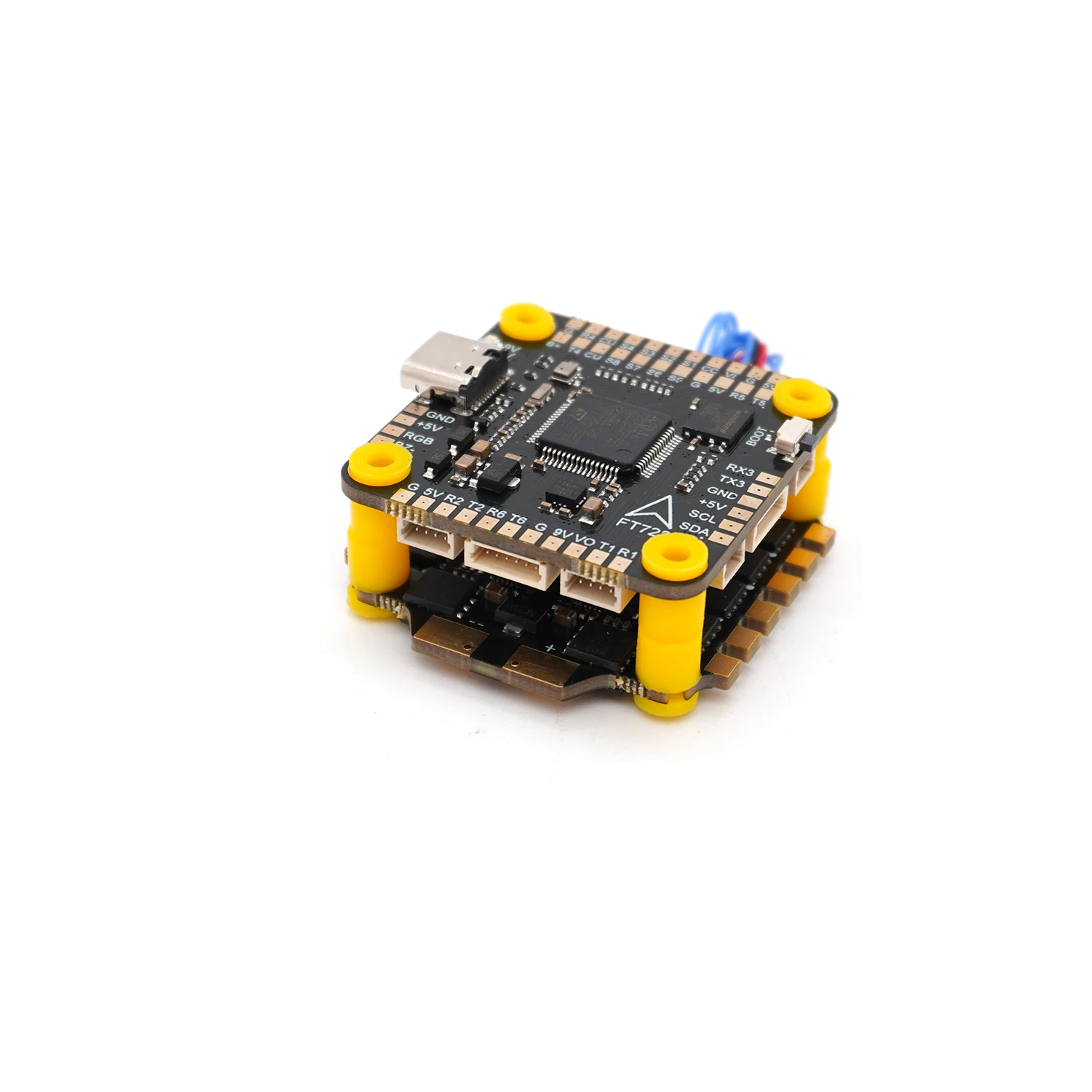

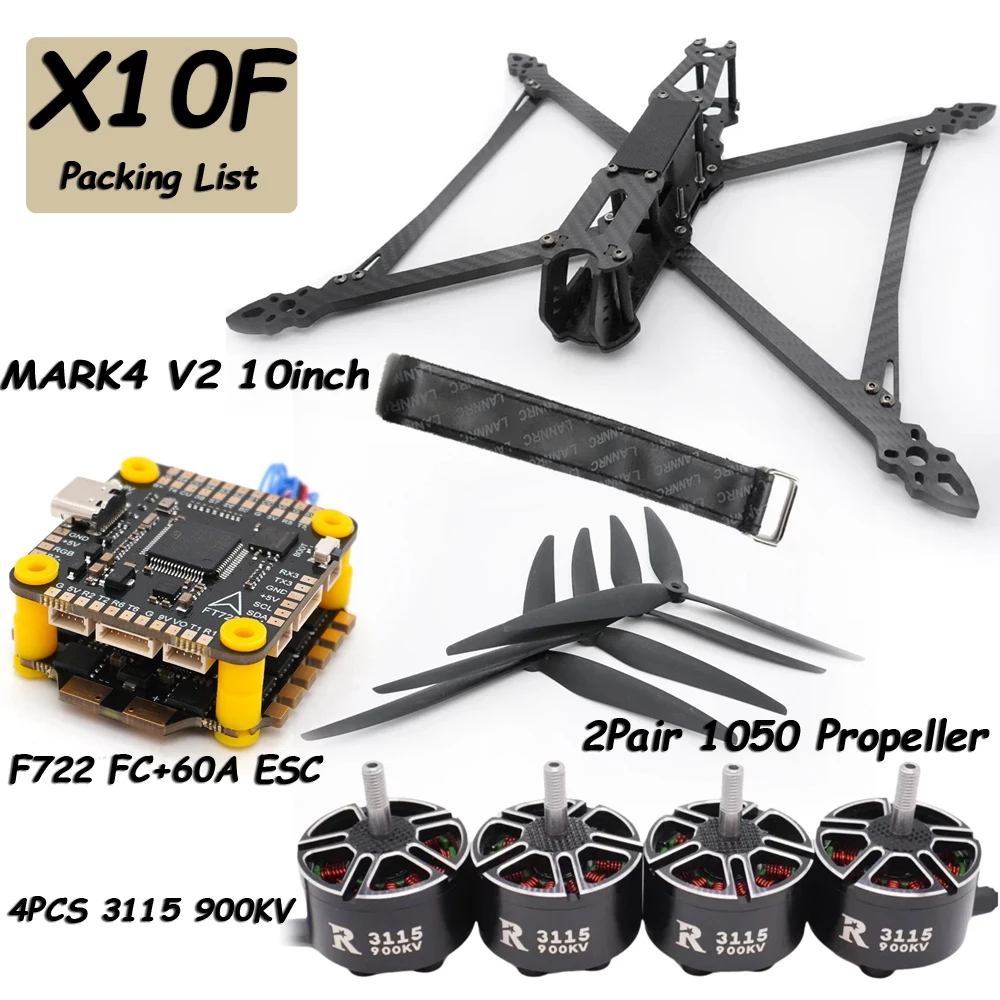

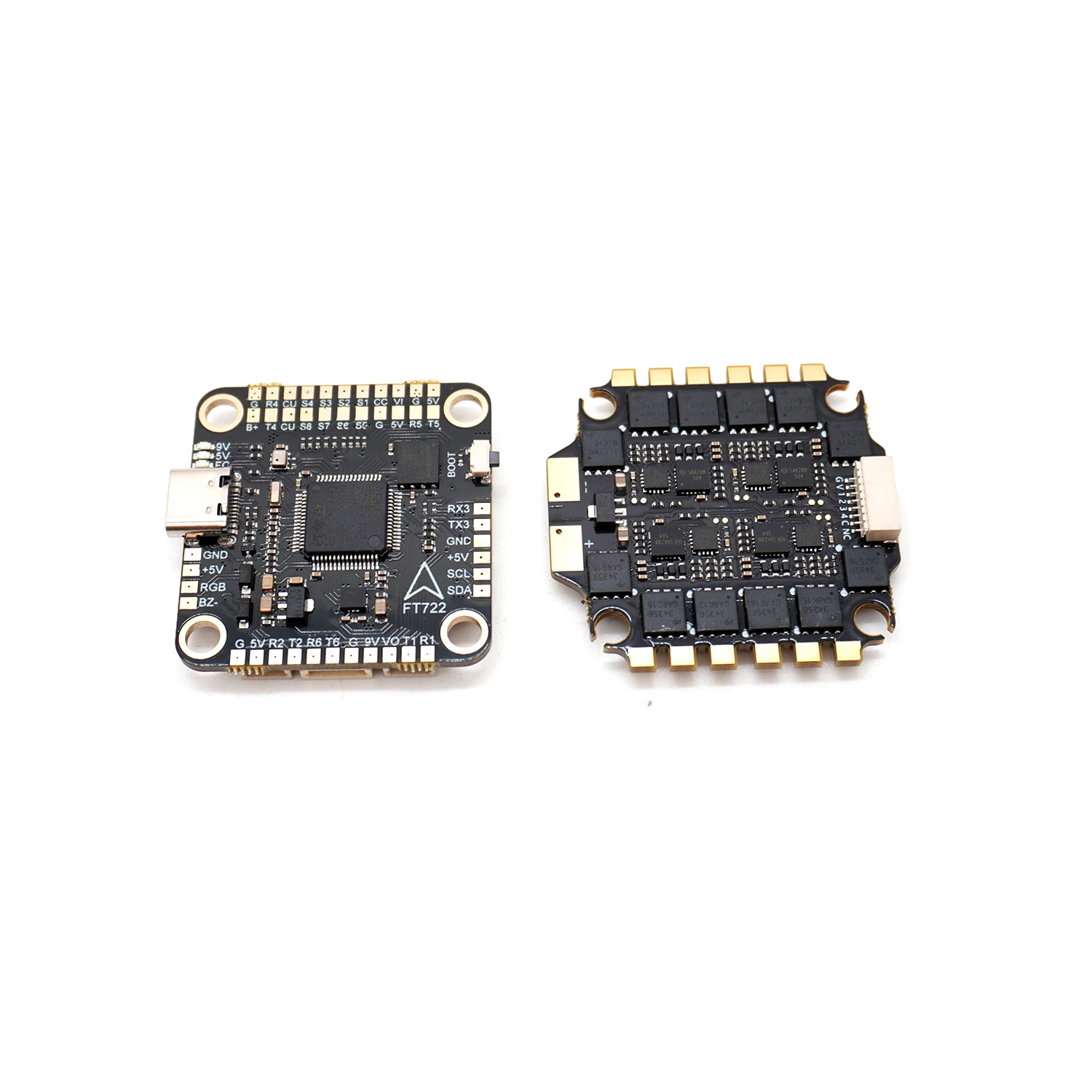

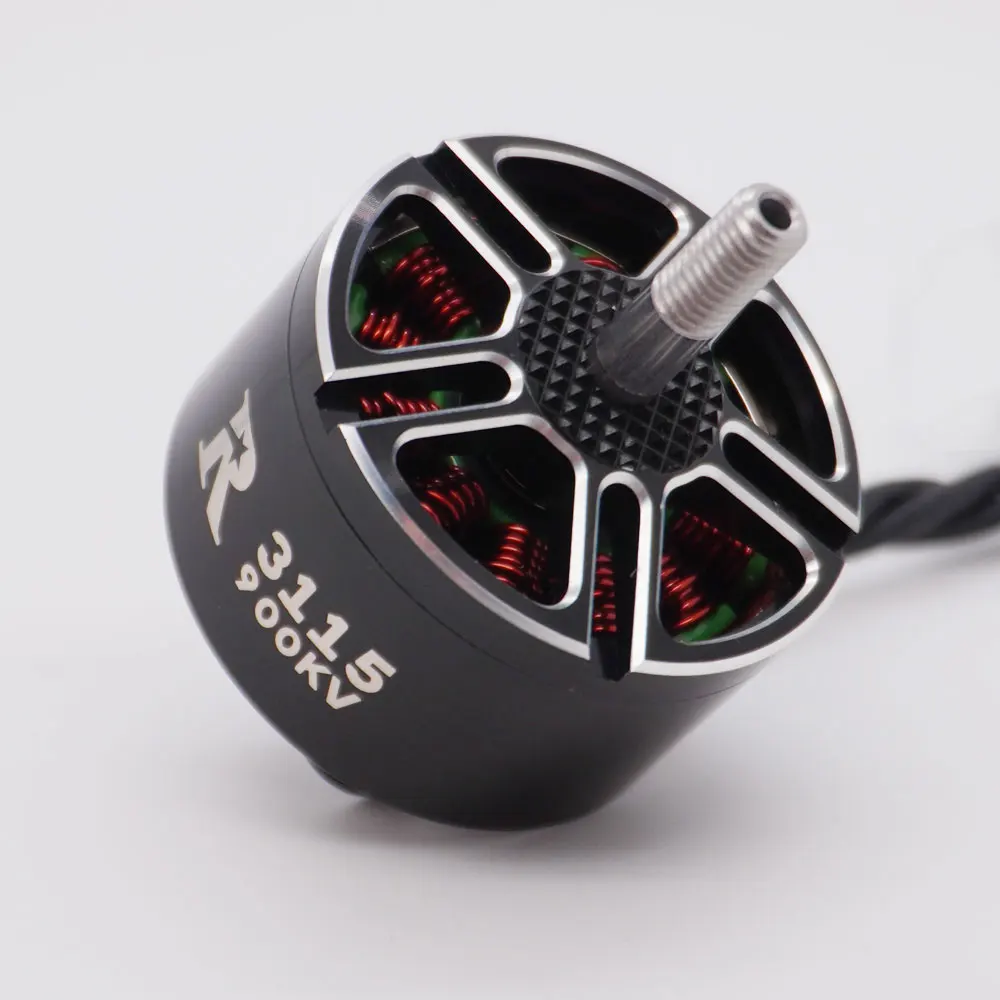

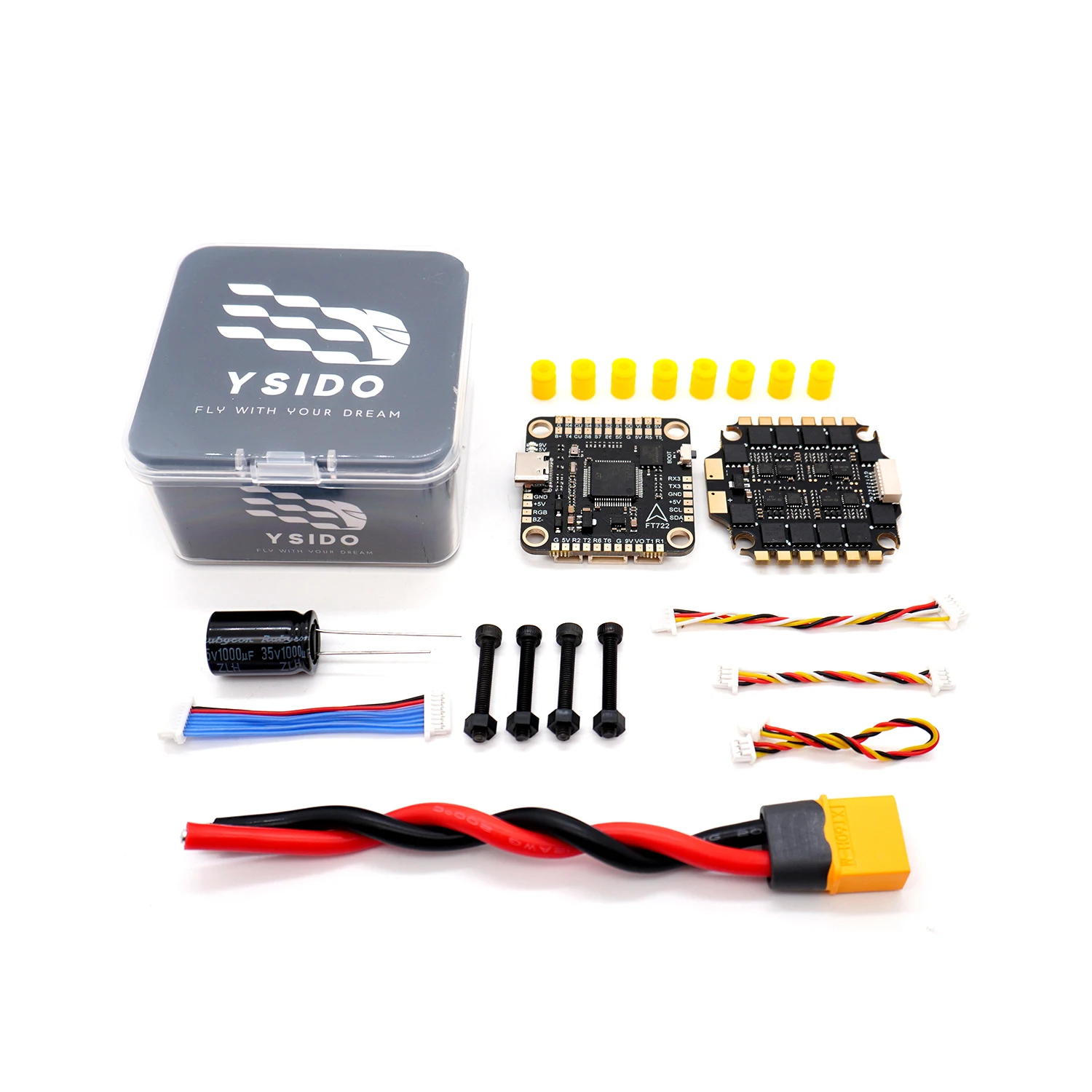

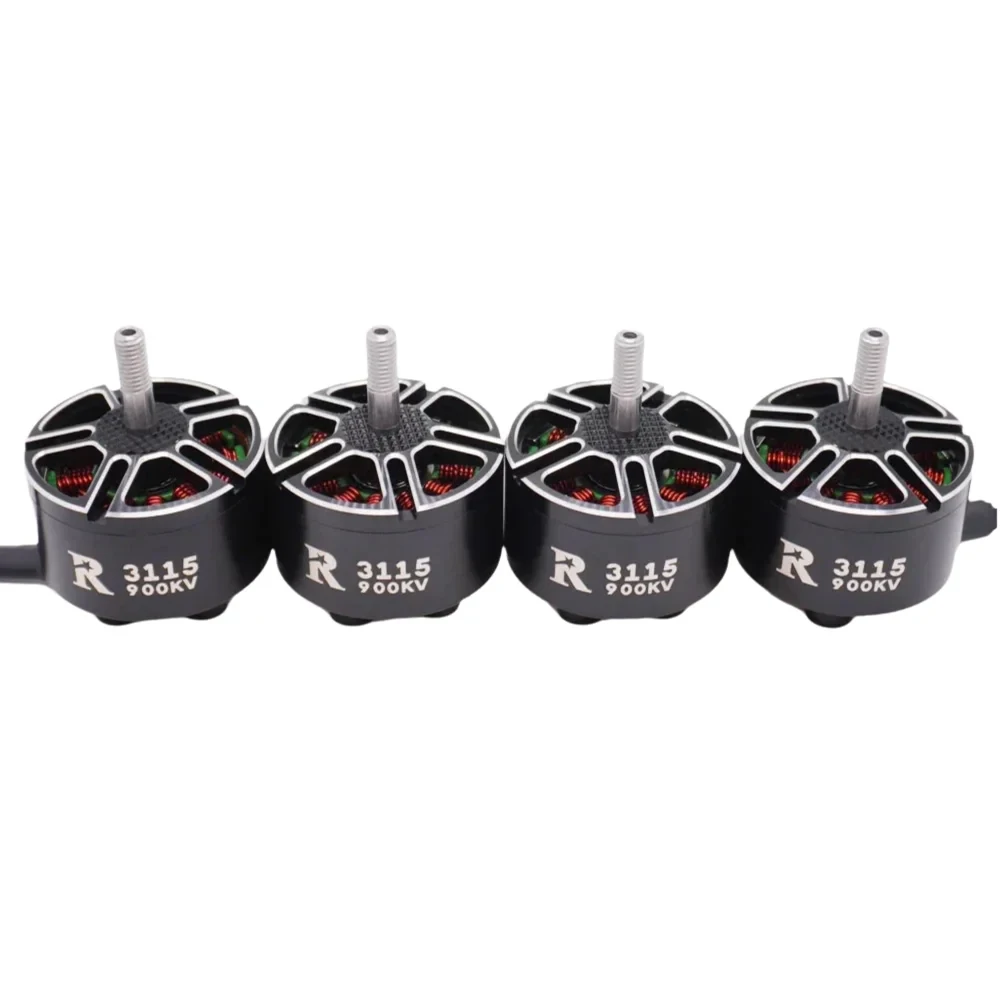

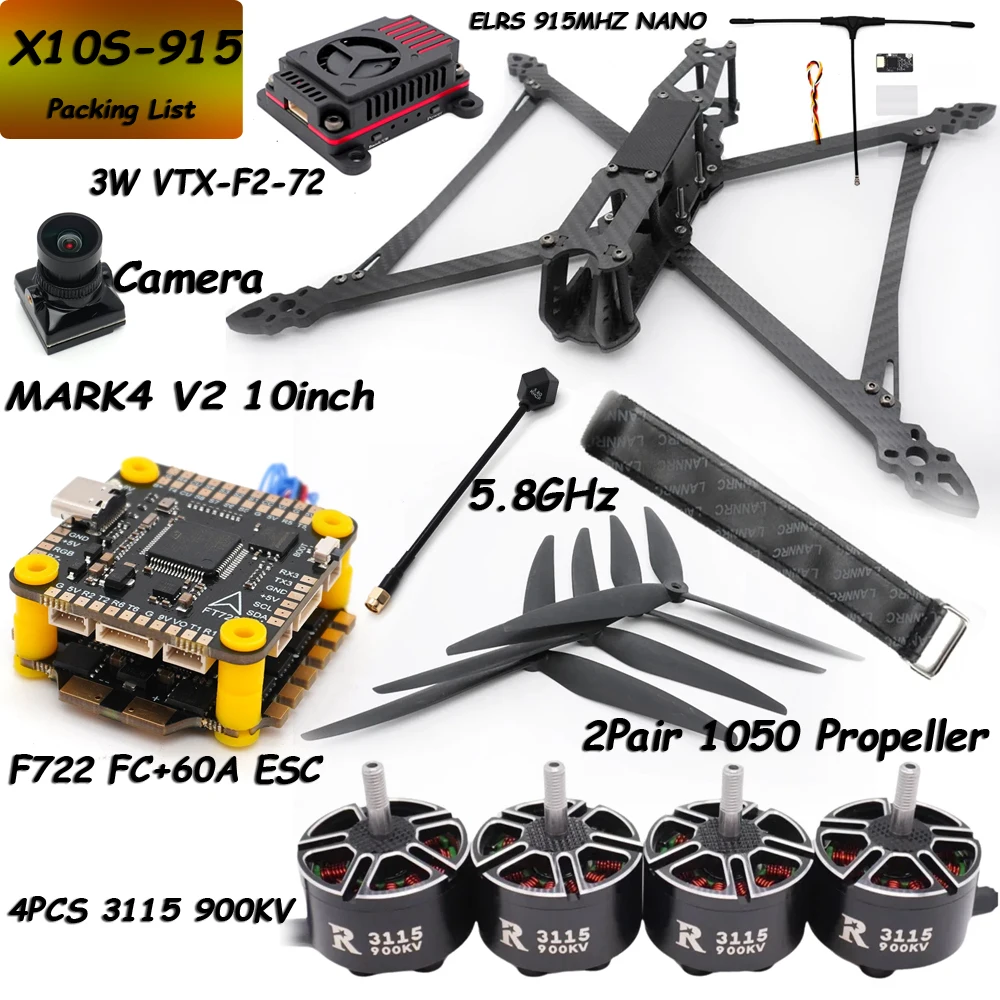

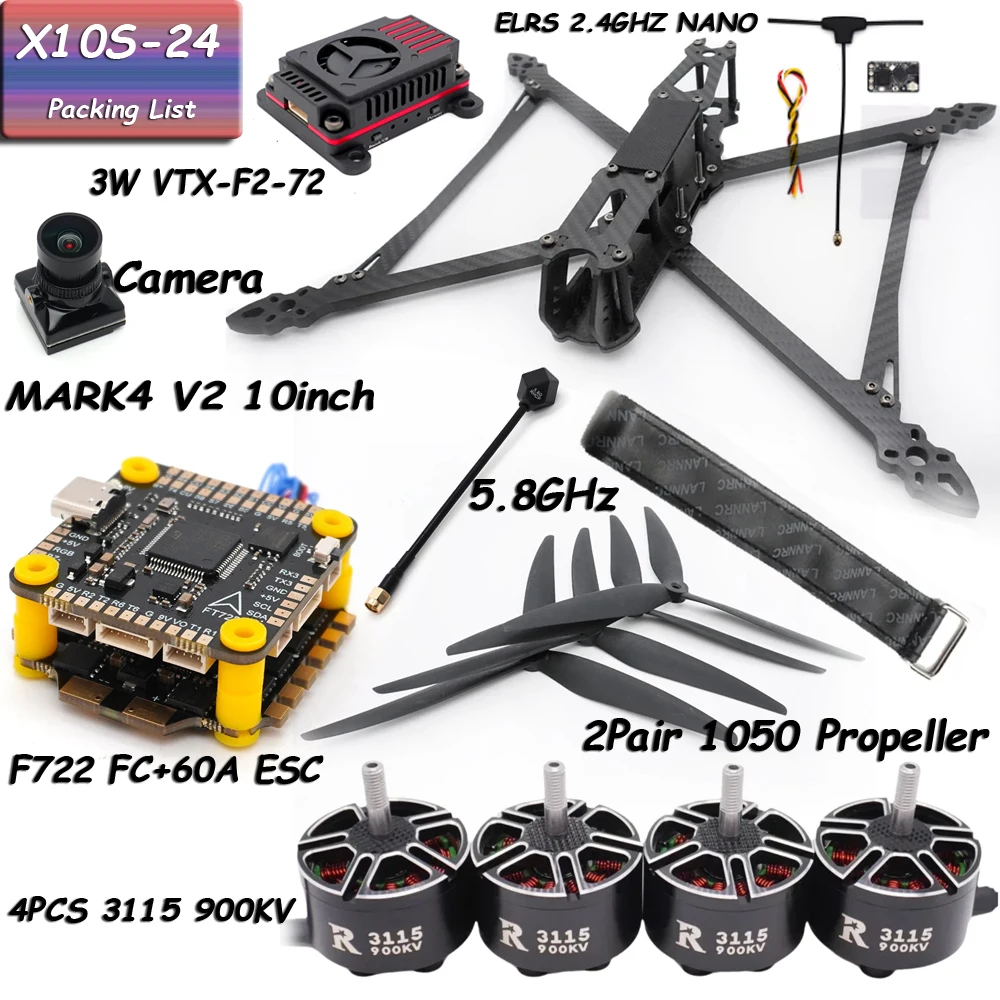

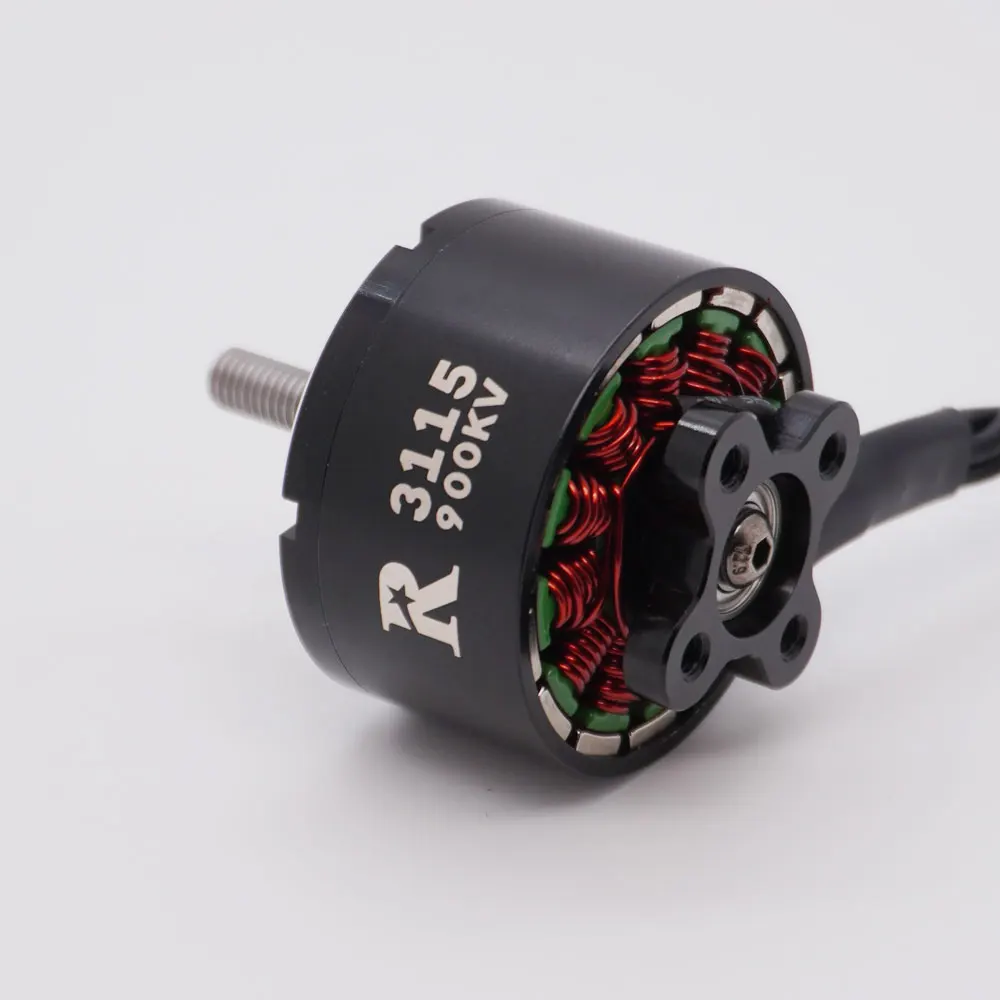

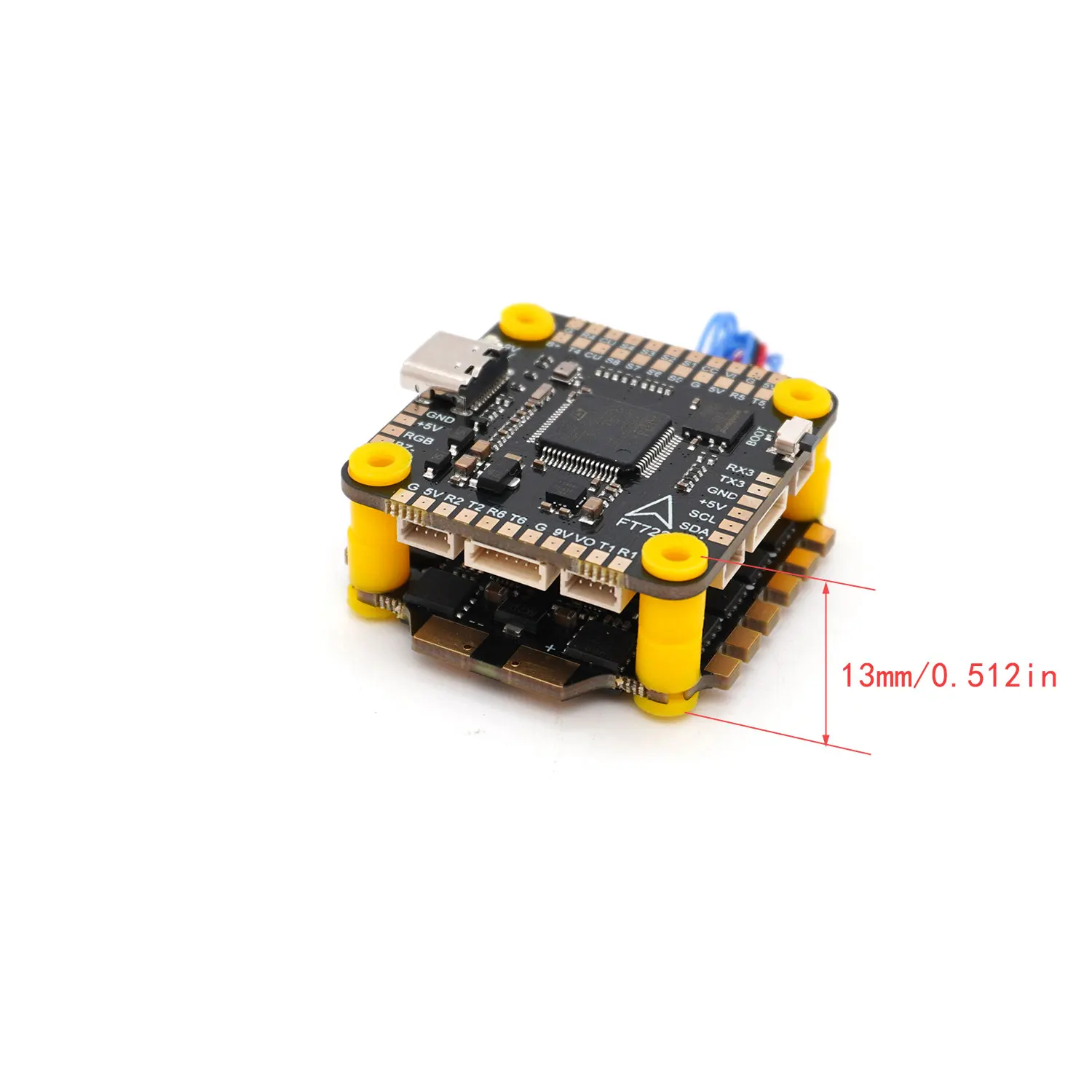

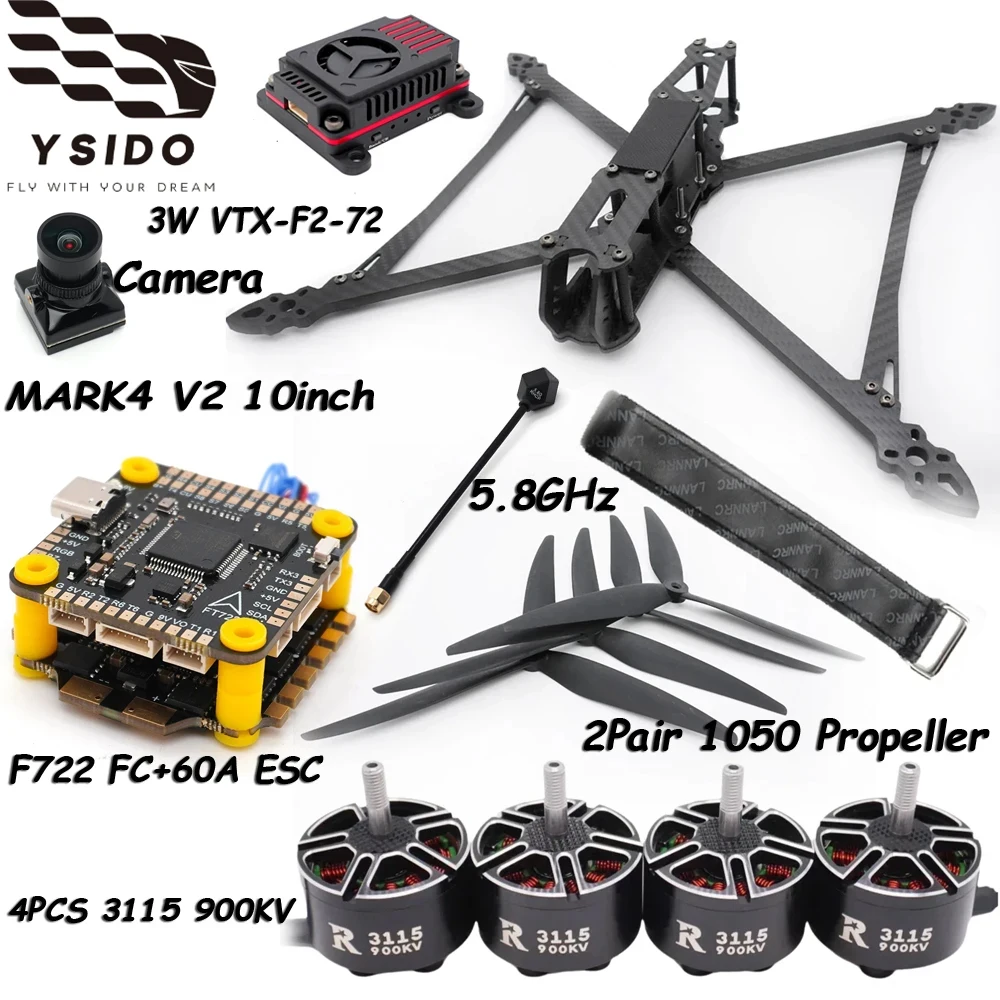

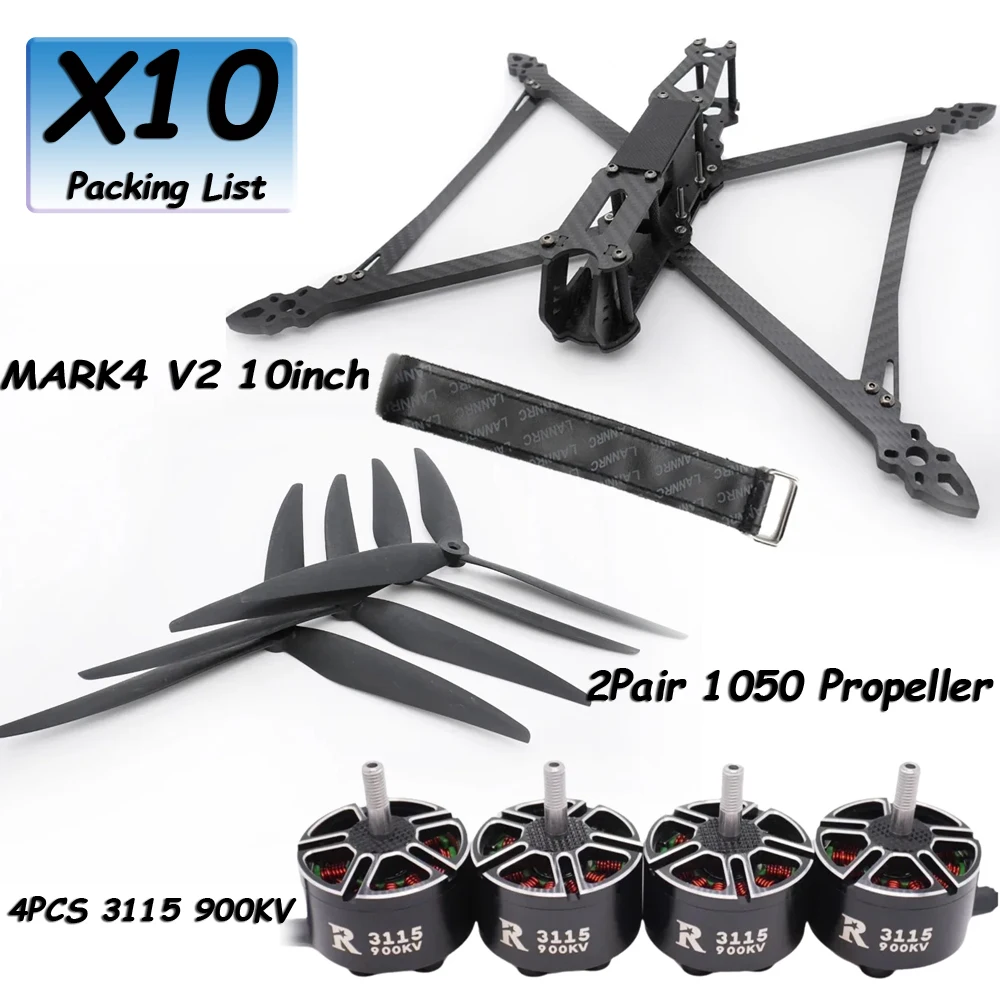

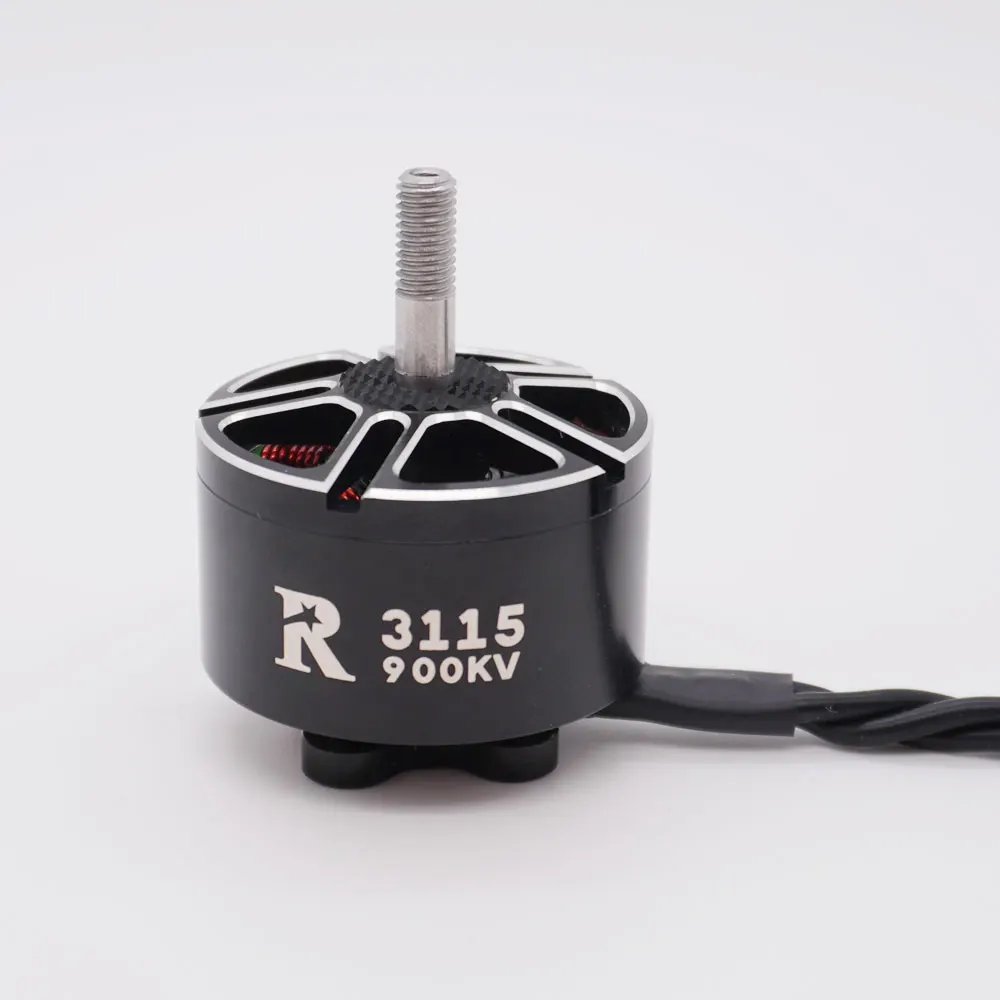

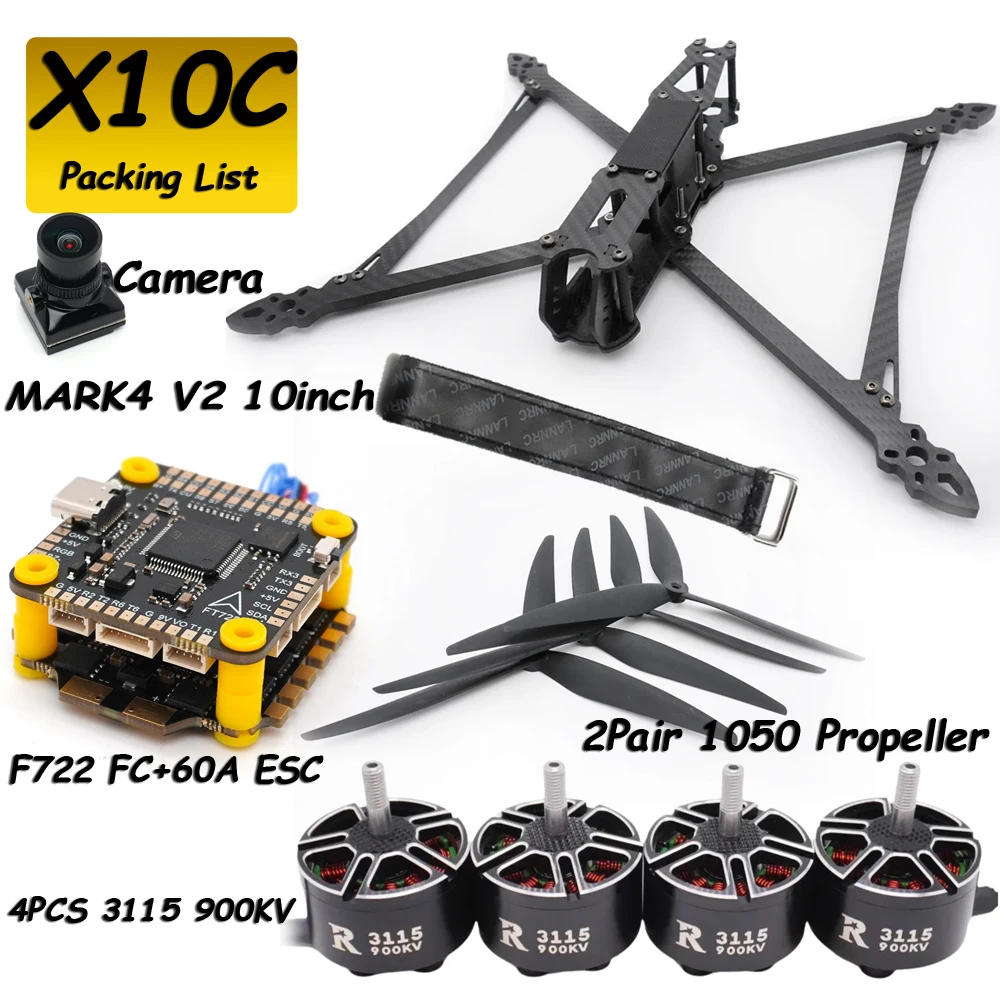

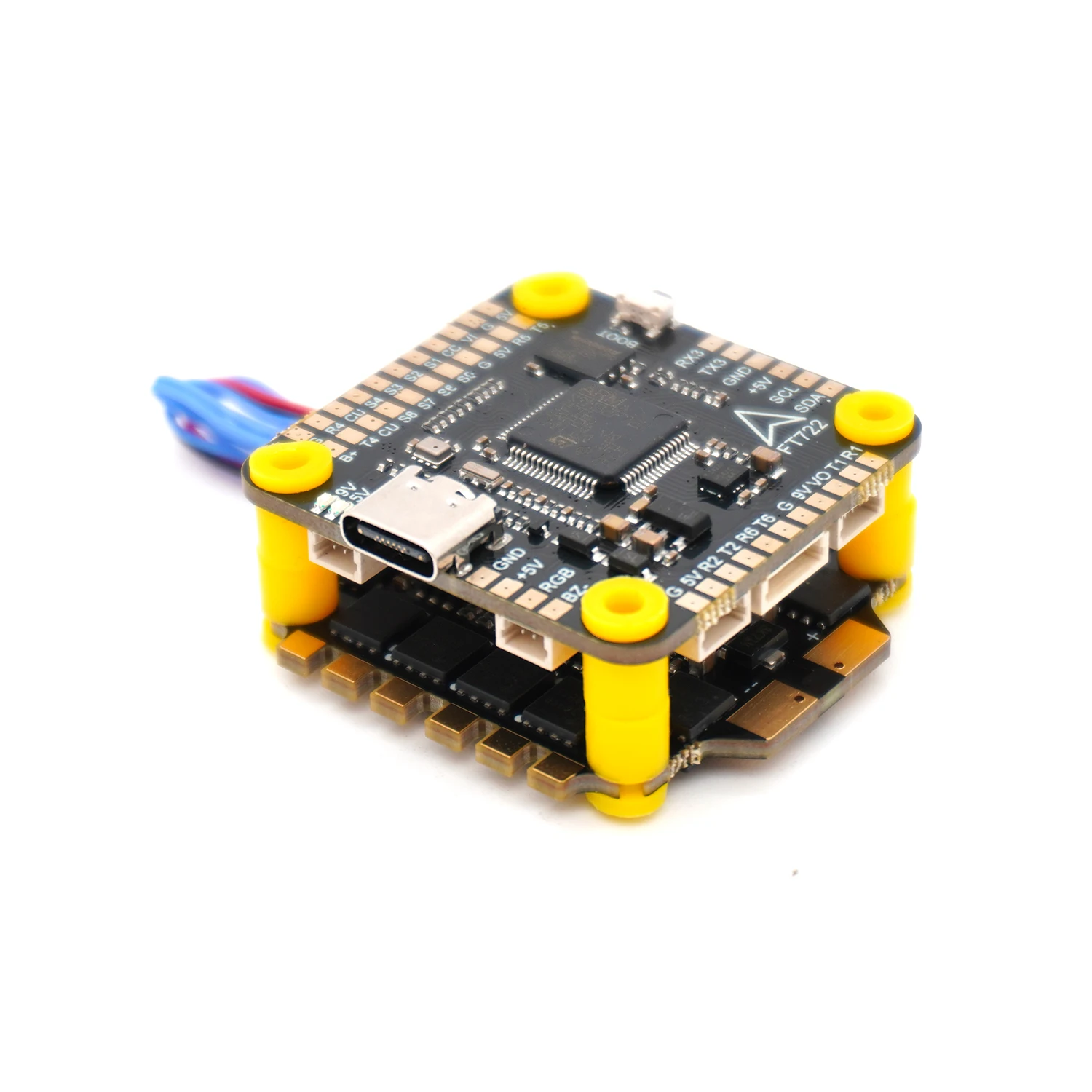

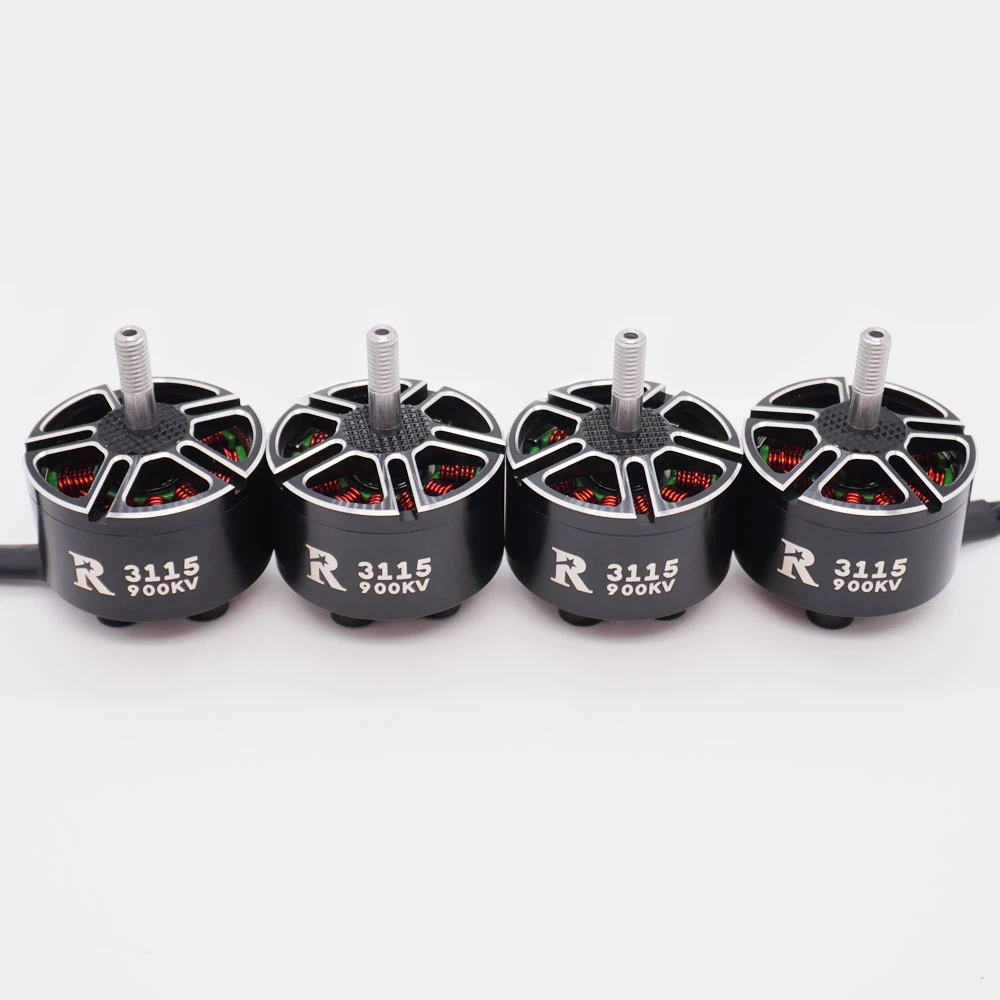

Mark4 V2 10 pouces 427 mm Cadre F722 Contrôle de vol 60A ESC 3115 900KV Moteur 1050 Hélice Caméra VTX Récepteur Antenne pour FPV Done

Mark4 V2 Châssis 10 pouces 427mm, Contrôleur de Vol F722, ESC 60A, Moteur 3115 900KV, Hélice 1050, Caméra, Récepteur VTX, Antenne pour FPV RC Terminé

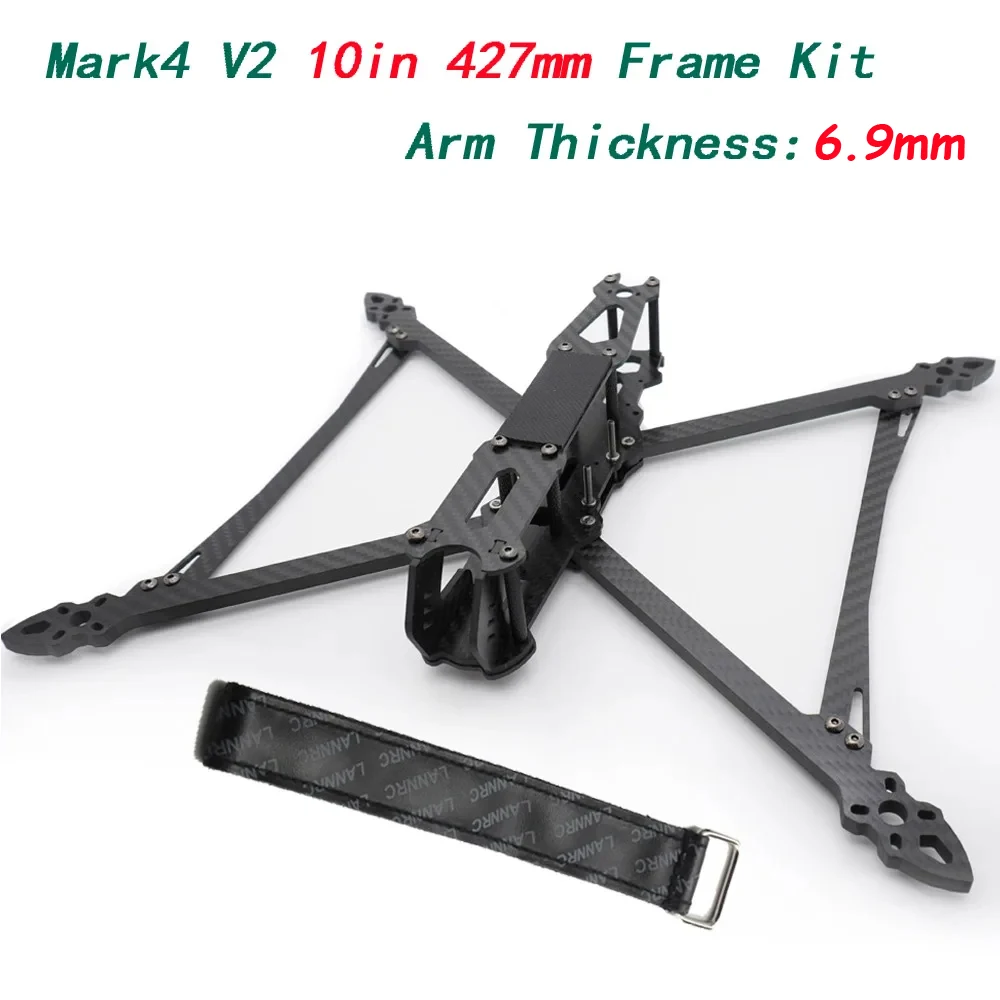

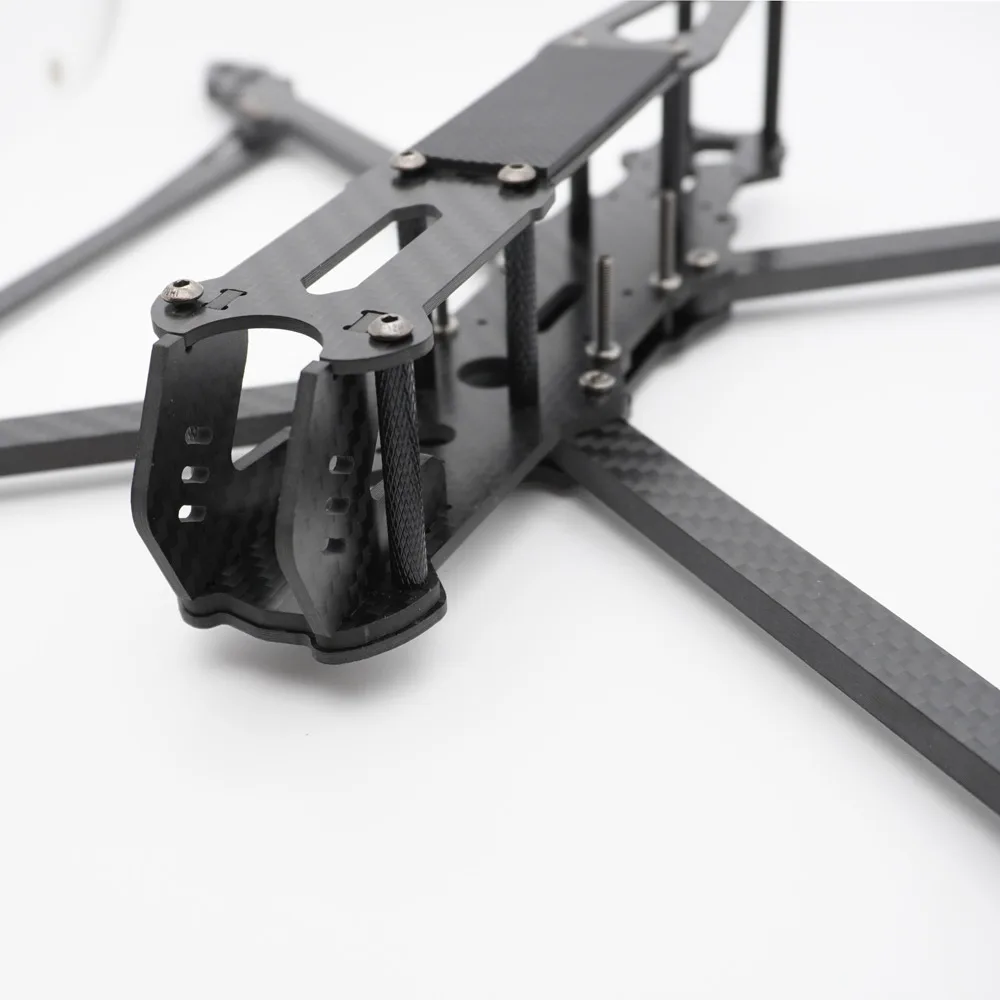

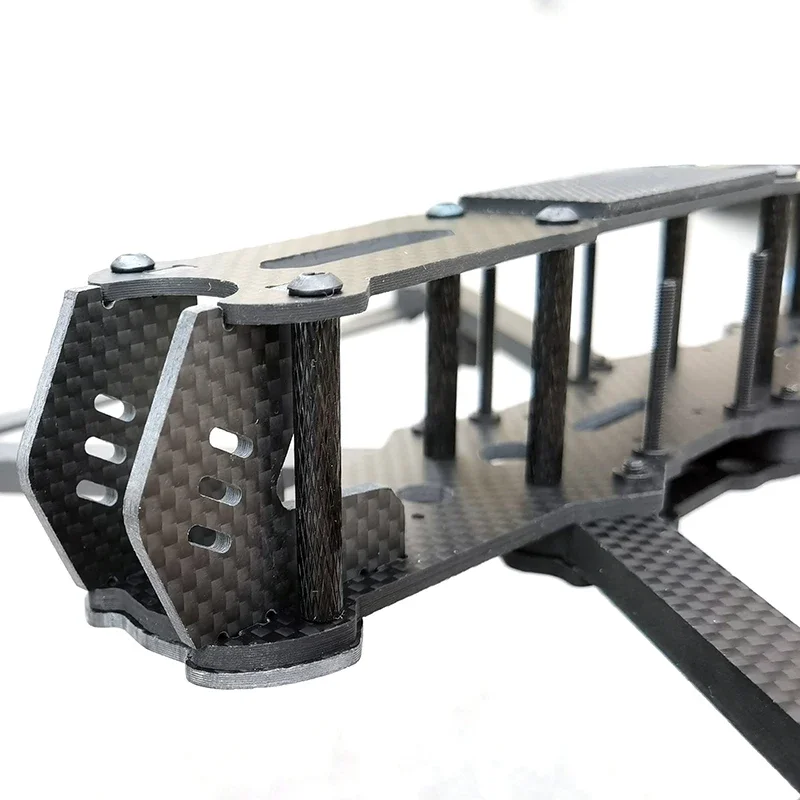

Paramètres du cadre en fibre de carbone Mark4 V2 10 pouces 427 mm :
Structure du cadre : Type X
Empattement : 427 mm
Taille : 268,18 mm * 332,07 mm
Épaisseur de la plaque inférieure : 3,0 mm
Épaisseur de plaque moyenne : 3,0 mm
Épaisseur de la plaque supérieure : 2,0 mm
Épaisseur du bras : 6,9 mm
Plaque de connexion : 2,0 mm
Épaisseur de la plaque latérale de la caméra : 2,5 mm
Espacement des trous d’installation de la caméra : 19 mm
Espacement des trous de montage pour la transmission d’images : 20*20mm et 30,5*30,5mm
Espacement des trous de fixation du contrôleur de vol : 20*20mm et 30.5*30.5mm
Hauteur de l’espace intérieur : 35 mm
Position des trous de montage du moteur : 16*16mm et 19*19mm

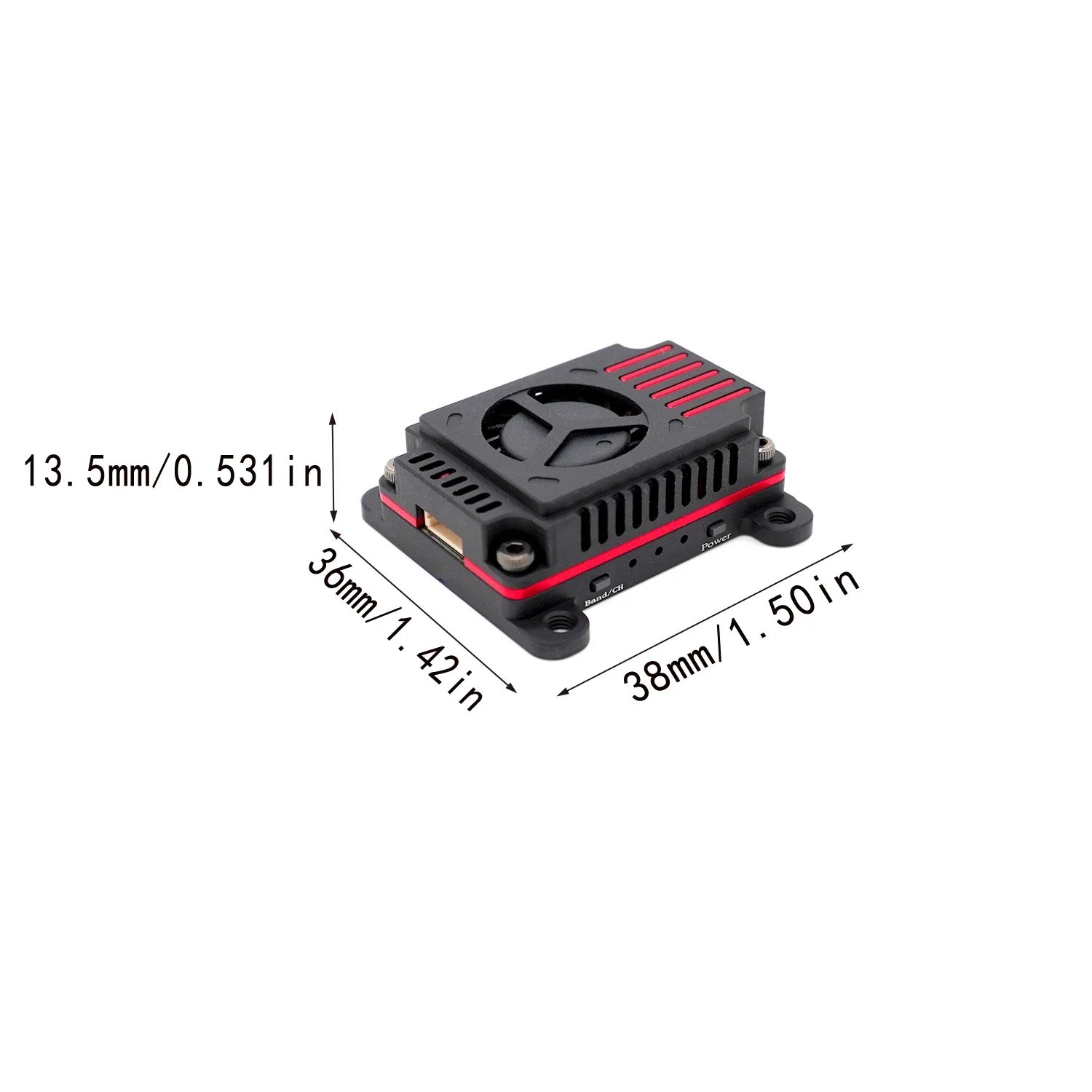

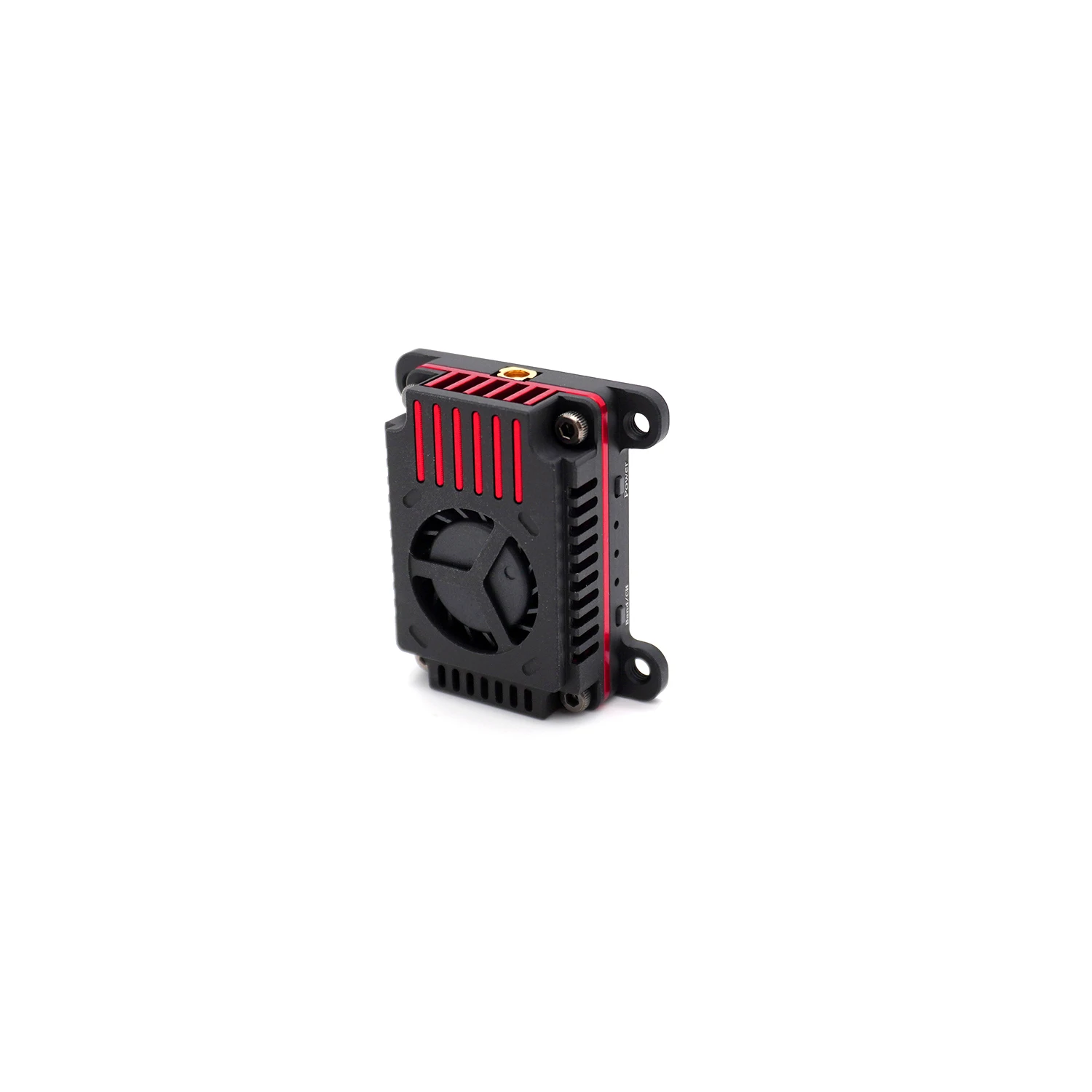

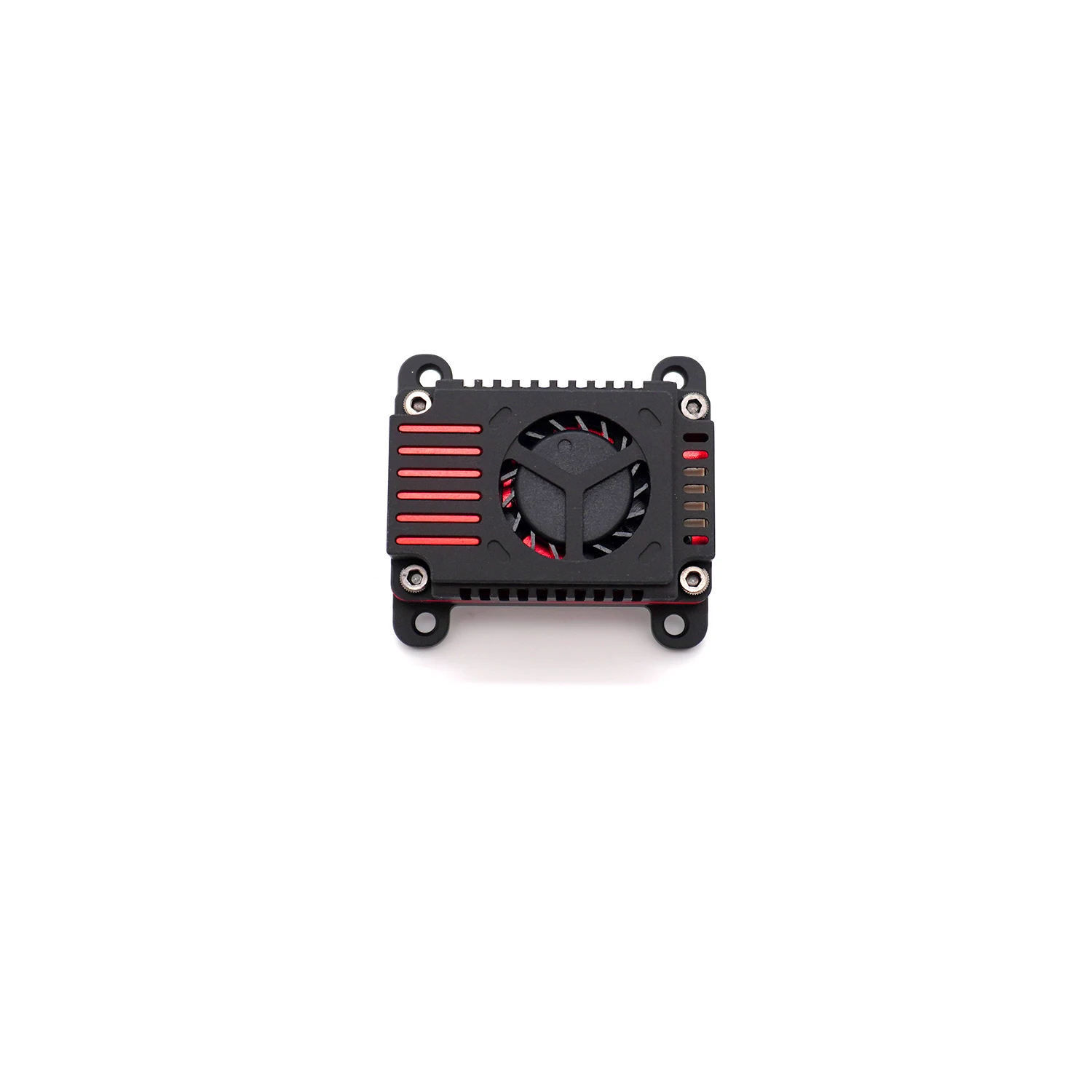

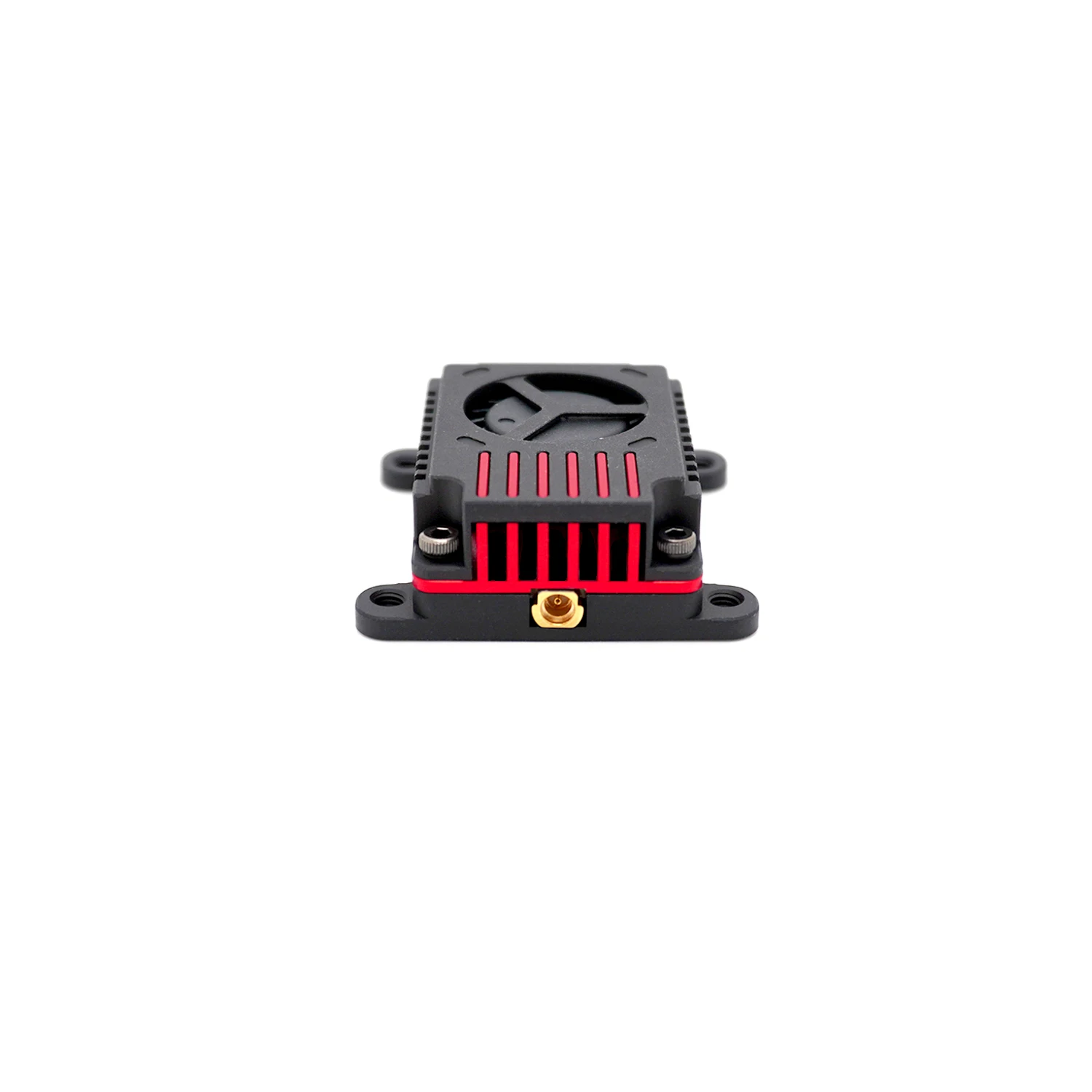

Paramètres VTX-F2-72 :

Tension d’entrée CC 7V-36V (2~8S)

Tension de sortie 5V±0,5V (MAX 500mA lorsque la tension d’entrée dépasse 7,2V)

Nombre de canaux (Nombre de canaux) 72 canaux (toute configuration dans la plage 4867-6100)

Mode PIT de puissance de transmission, 25 mW, 400 mW, 800 mW, 3000 mW

Protocole de contrôle IRC Tramp, prend en charge le réglage des paramètres OSD

Type de modulation FM

PLL de contrôle de fréquence

Stabilité de fréquence ±100 kHz (Typ.)

Précision de fréquence ±200 kHz (Typ.)

Rapport signal/bruit S/B (Fo ± 3) > 70 dBc

Impédance du port d’antenne 50 Ohms

Interface d’antenne MMCX

Format vidéo PAL/NTSC

Plage de niveau d’entrée vidéo 1 V ± 0,2 Vp-p

Format de signal vidéo CVBS

Entrée audio MIC (Porteuse audio 6,5 mm)

Température de fonctionnement -10°C à +60°C’est

Dimension du profil : 38,5 mm × 35,5 mm × 10,76 mm

Entraxe des trous de montage : 30,5 mm × 30,5 mm, avec trous filetés M3 intégrés.

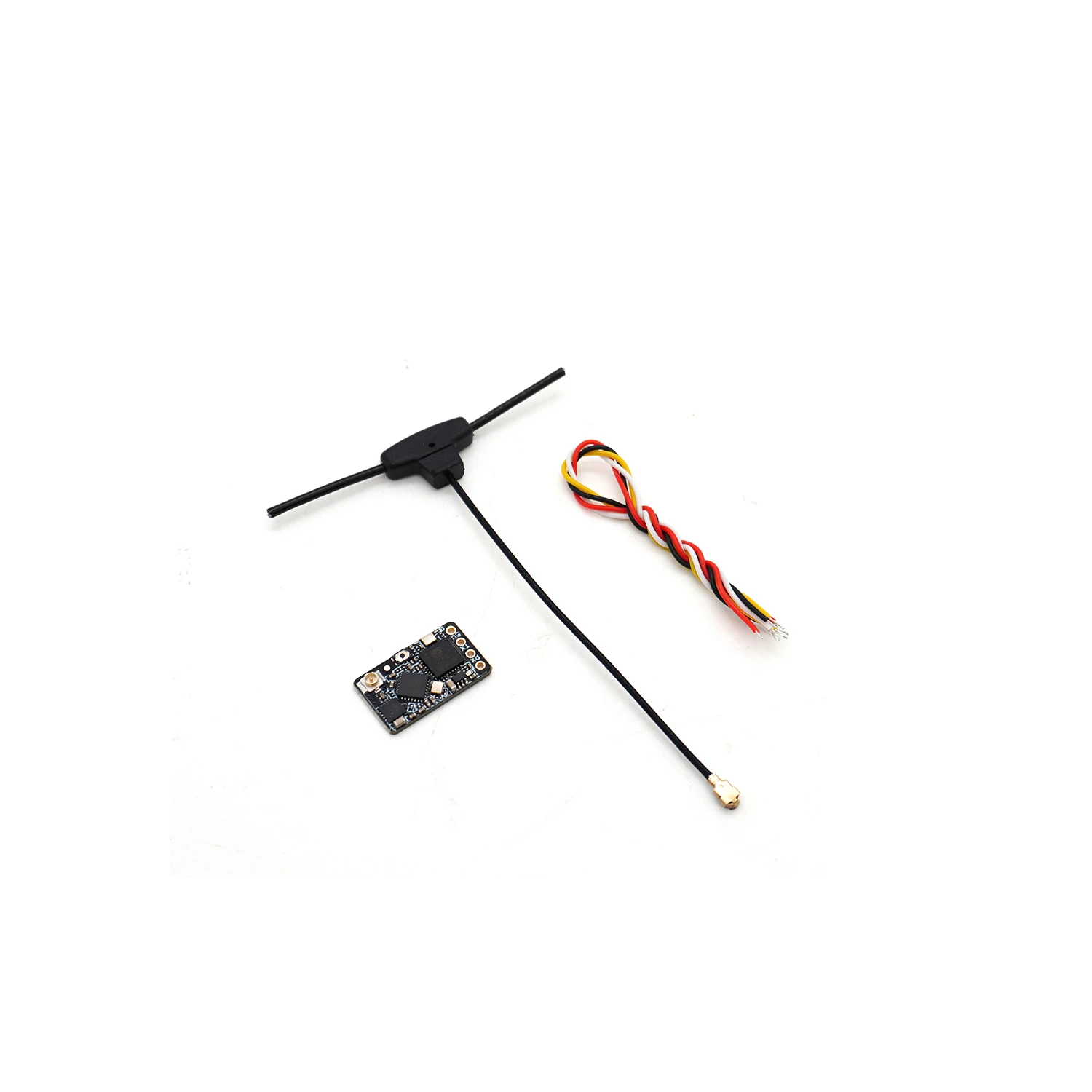

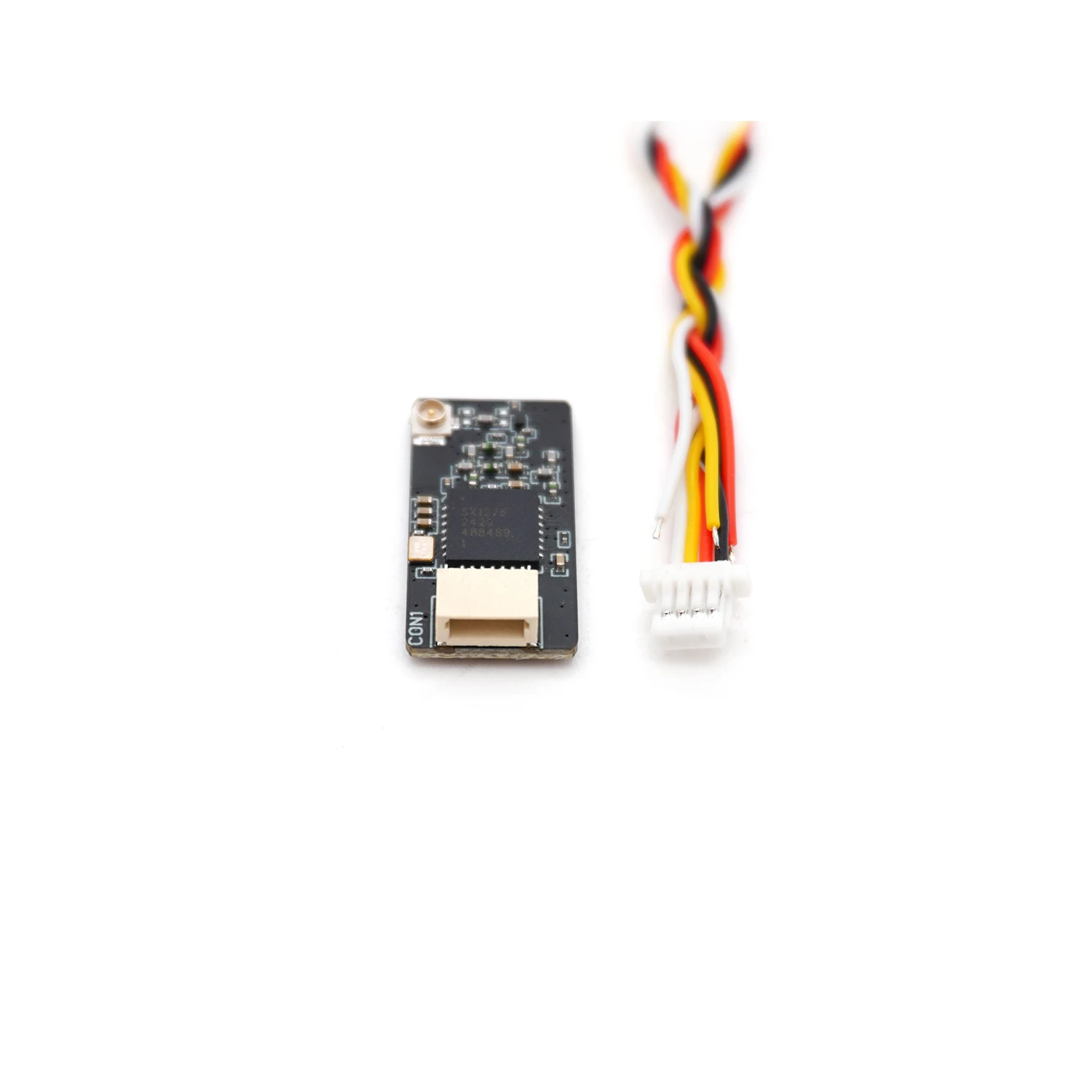

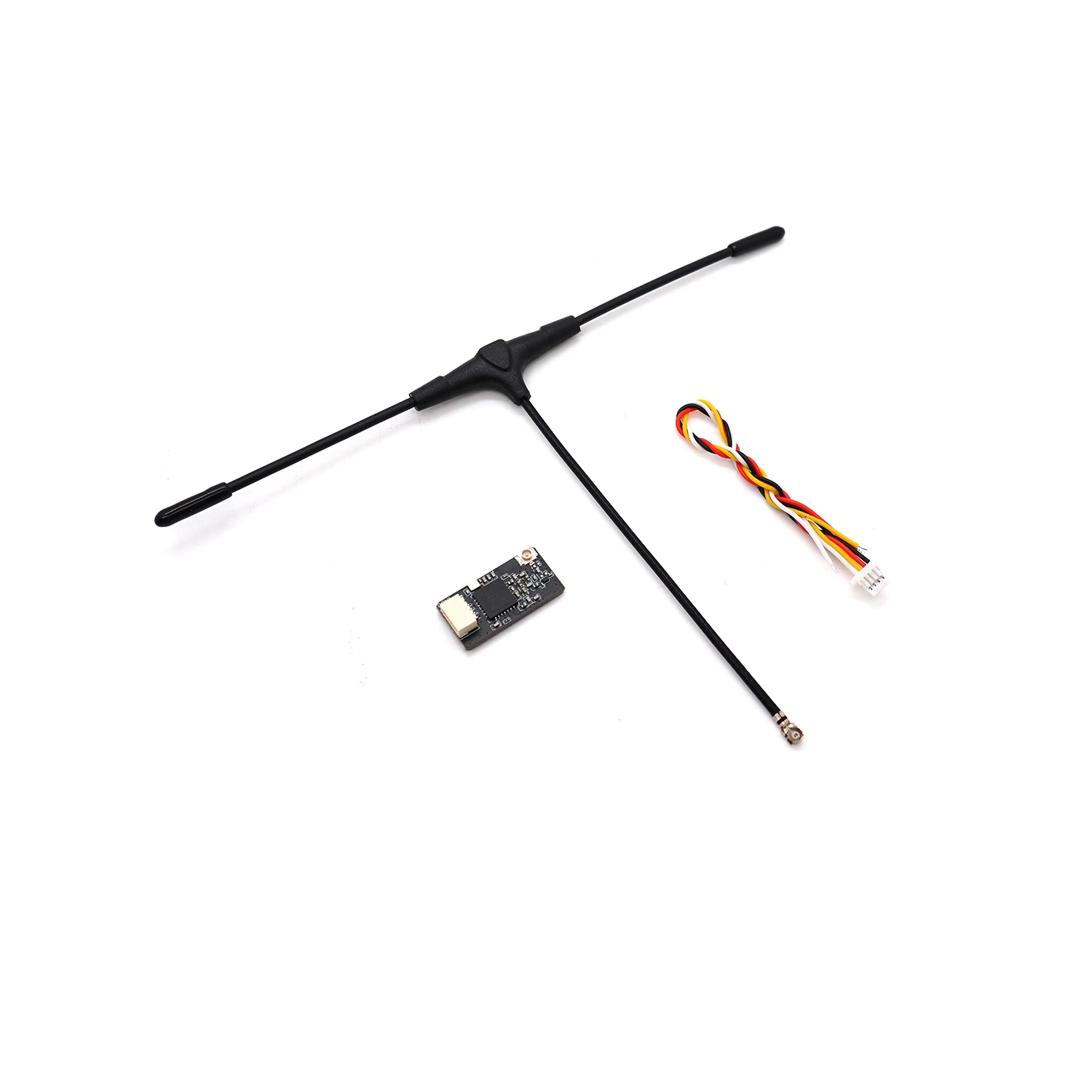

Modèle : ELRS-915M-NANO-RX avec prise 4 broches

Nom : Récepteur ExpressLRS

Fréquence RF : 915 MHz

CI : SX1276 + ESP8285

Puissance TX : 100 mW

Connecteur : IPEX1

Puissance d’entrée : 3,6-5,5 V

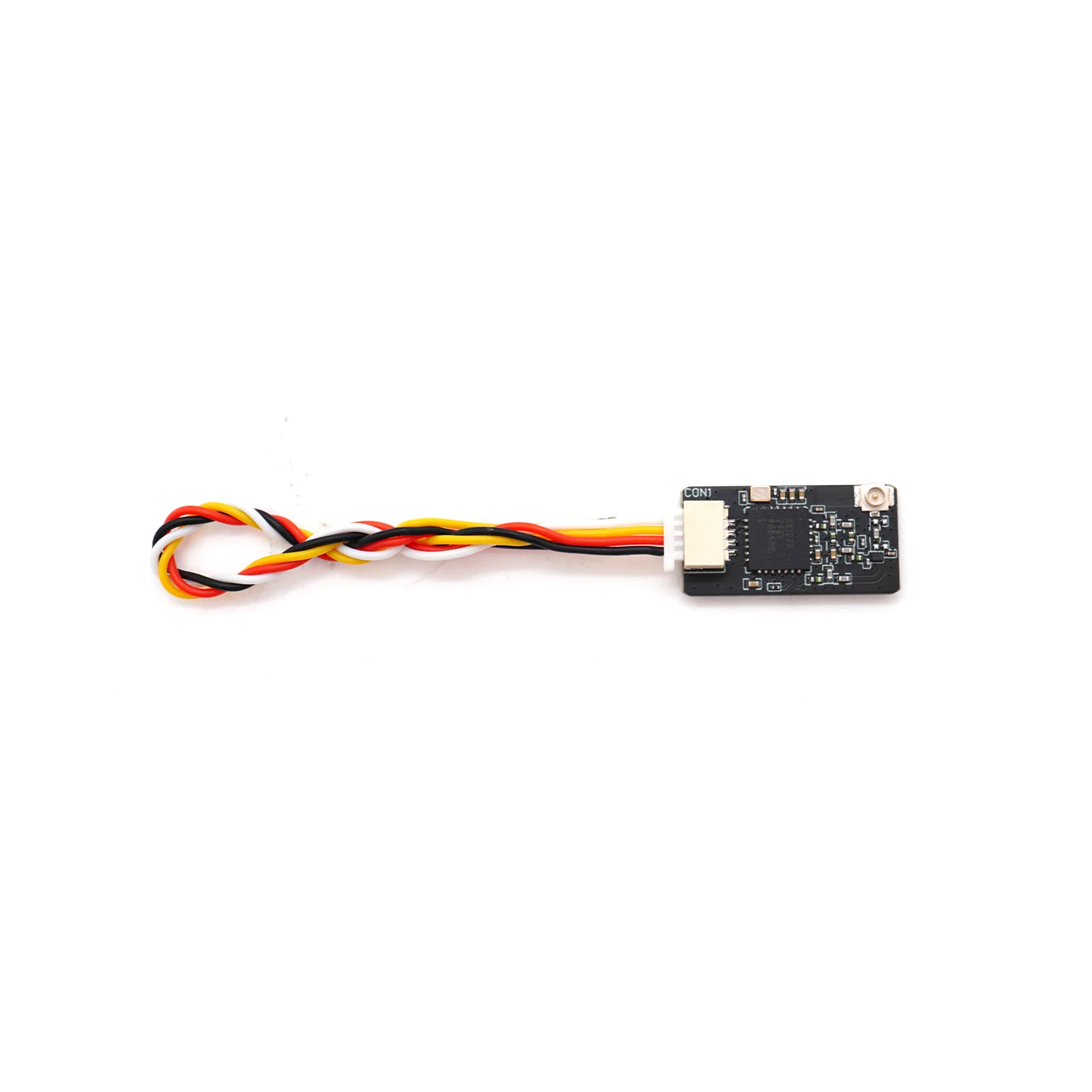

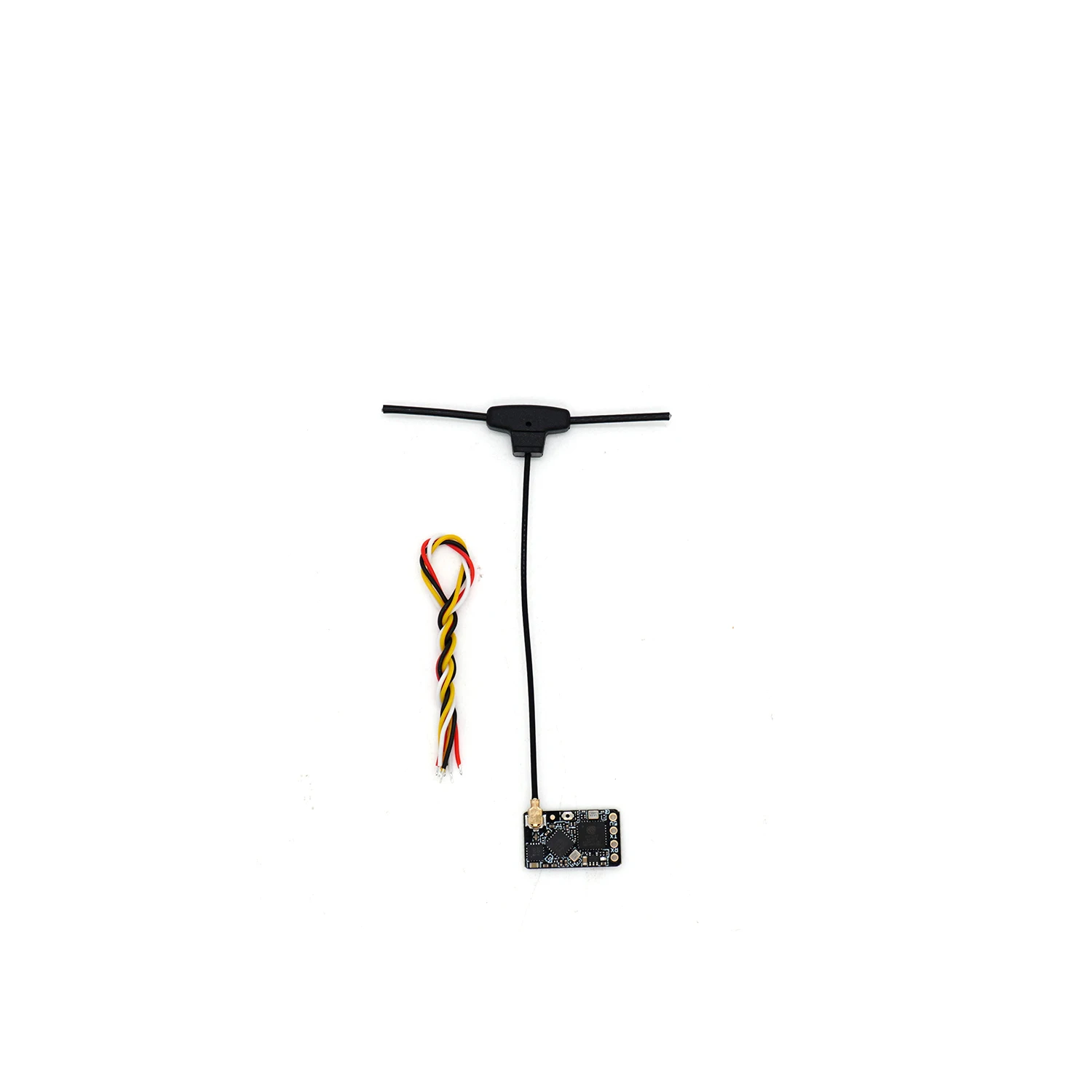

Modèle : ELRS-2.4G-NANO

Nom : Récepteur ExpressLRS

Fréquence RF : 2,4 GHz

CI : SX1281 + ESP8285

Puissance TX : 100 mW

Connecteur : IPEX1

Puissance d’entrée : 3,6-5,5 V

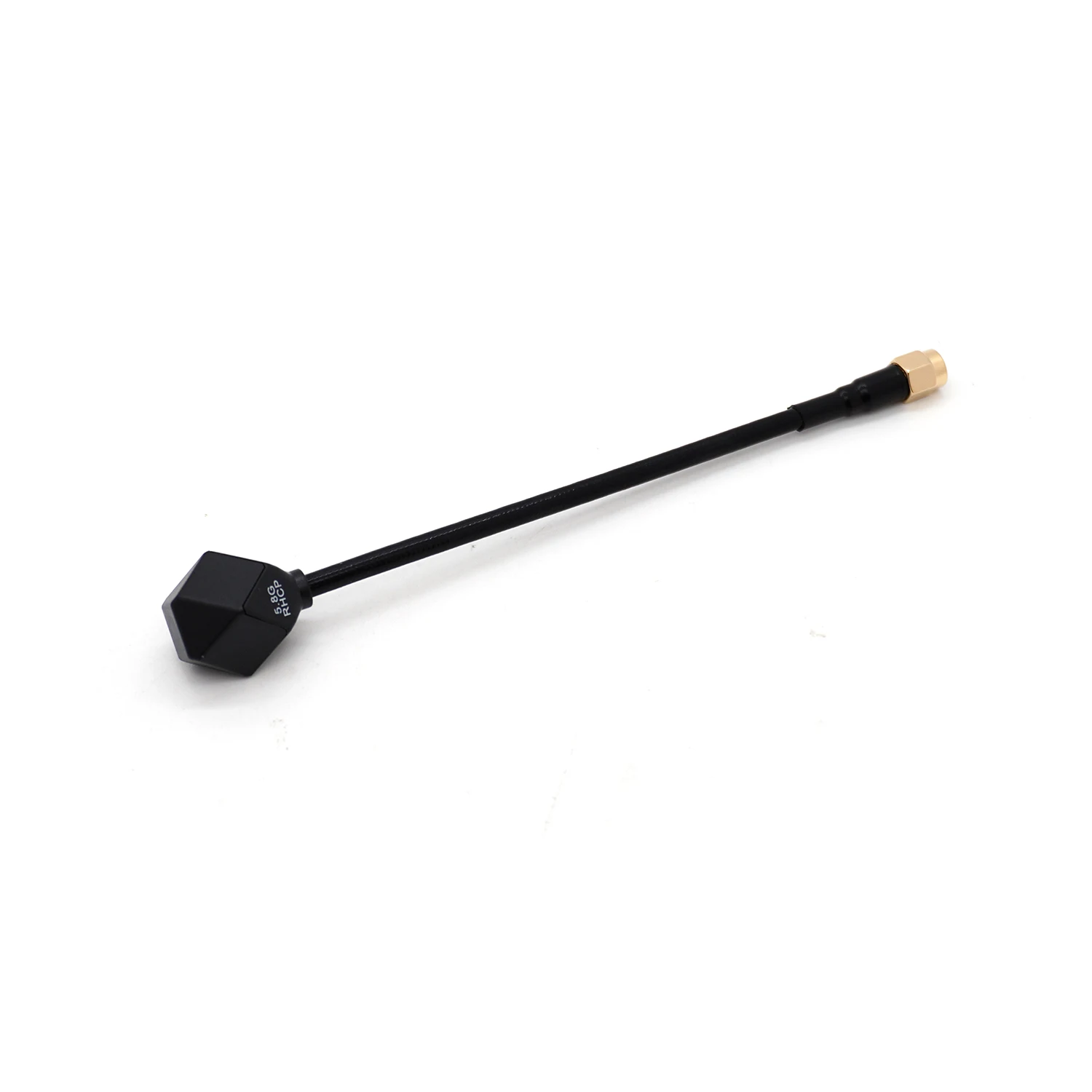

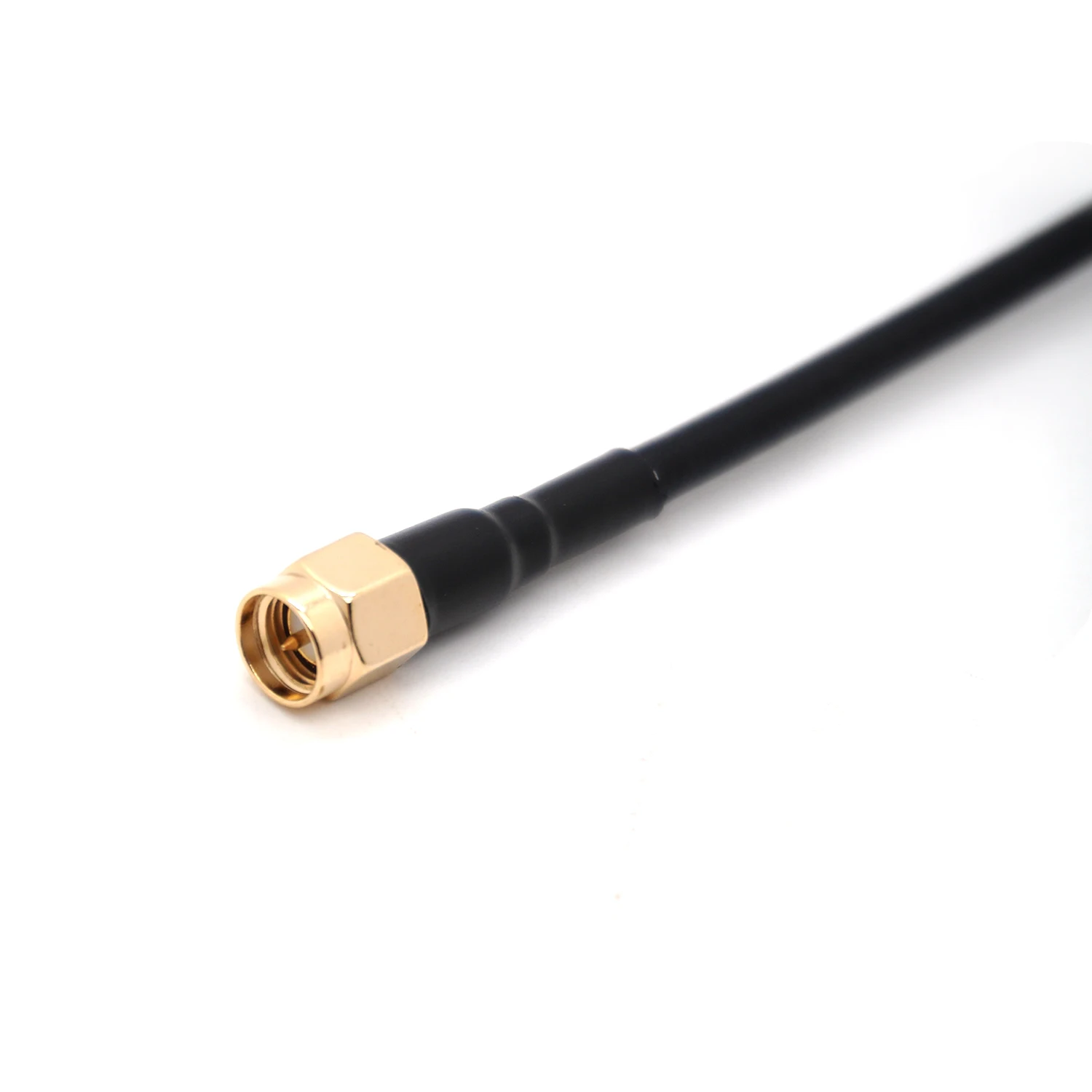

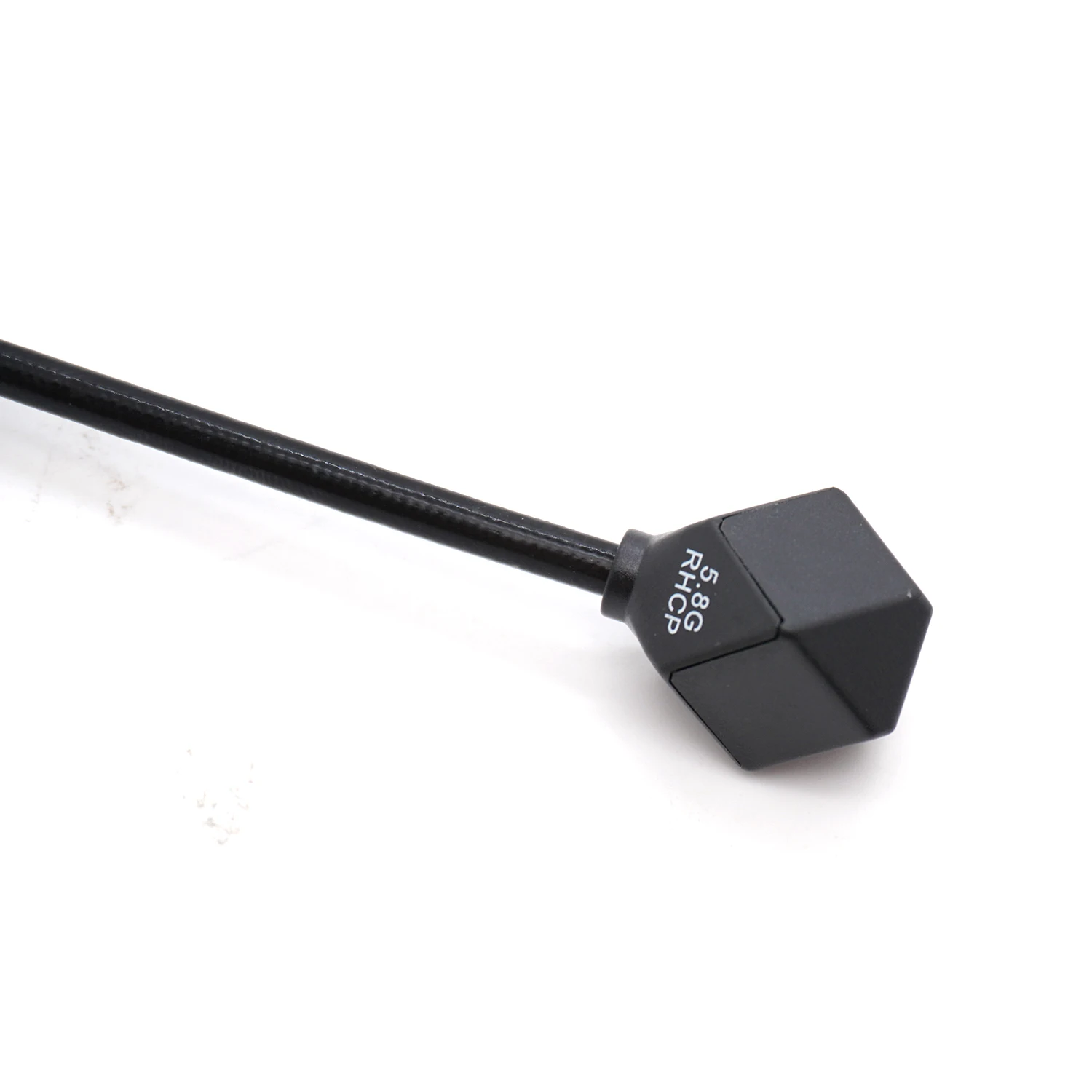

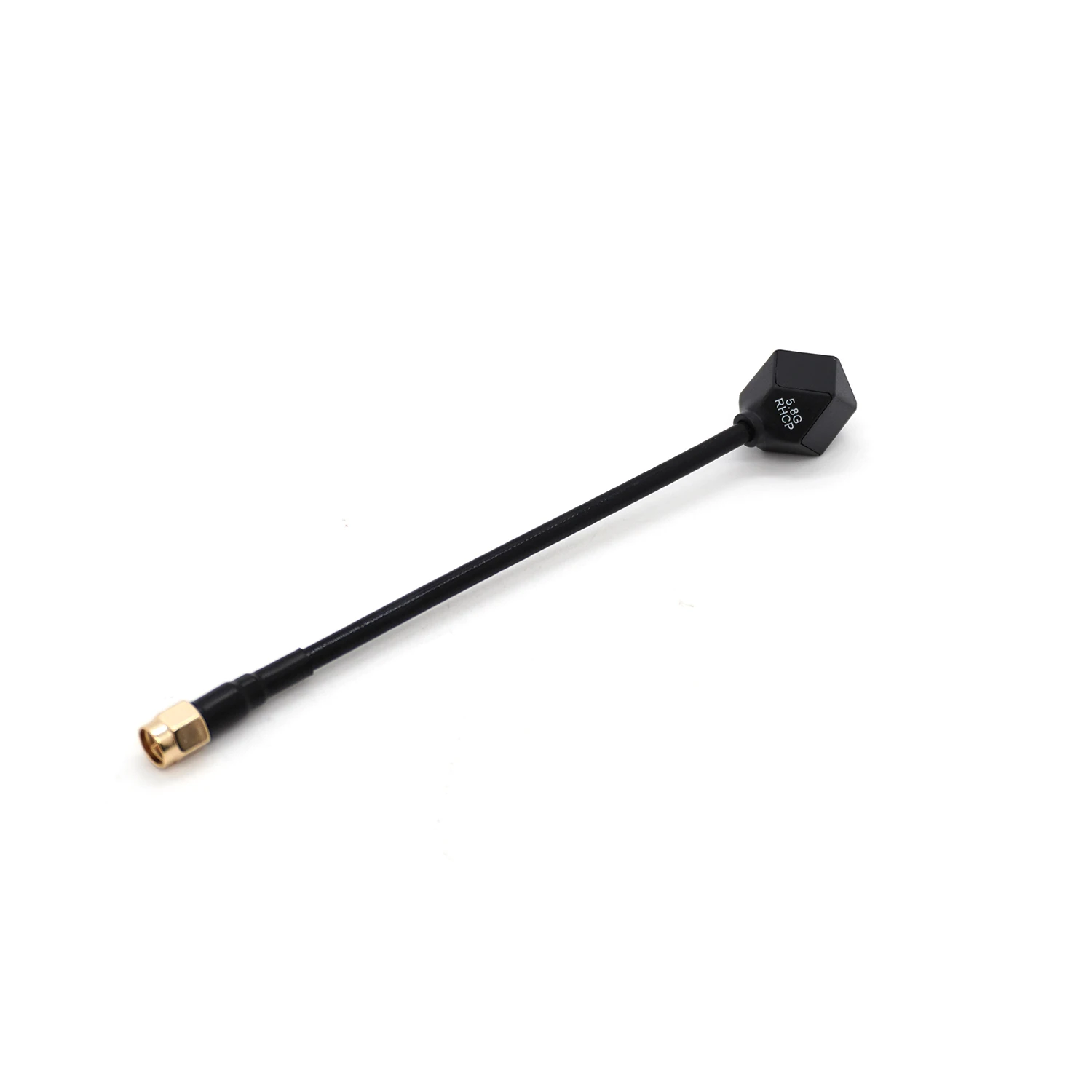

Modèle : Antenne FPV SMA RHCP

Gamme de fréquences : 5,3 GHz – 6 GHz

Gain maximal : 2,65 dBi (5695 MHz)

Gain minimum : 2,06 dBi (5362 MHz)

Gain moyen : 2,4 dBi

Taux d’ondes stationnaires maximal : 1,76 (5917 MHz)

Onde stationnaire minimale : 1,46 (5621 MHz)

Rapport d’ondes stationnaires moyen : 1,75

Efficacité de rayonnement maximale : 86 % (5436 MHz)

Efficacité de rayonnement minimale : 76 % (5917 MHz)

Efficacité de rayonnement moyenne : 83 %

Méthode de polarisation : polarisation droite RHCP

Suppression de la polarisation croisée : -25 dB Rapport d’axe : ≤ 3

Poids : 7 g (60 mm)/9,5 g (100 mm)/11,5 g (150 mm)

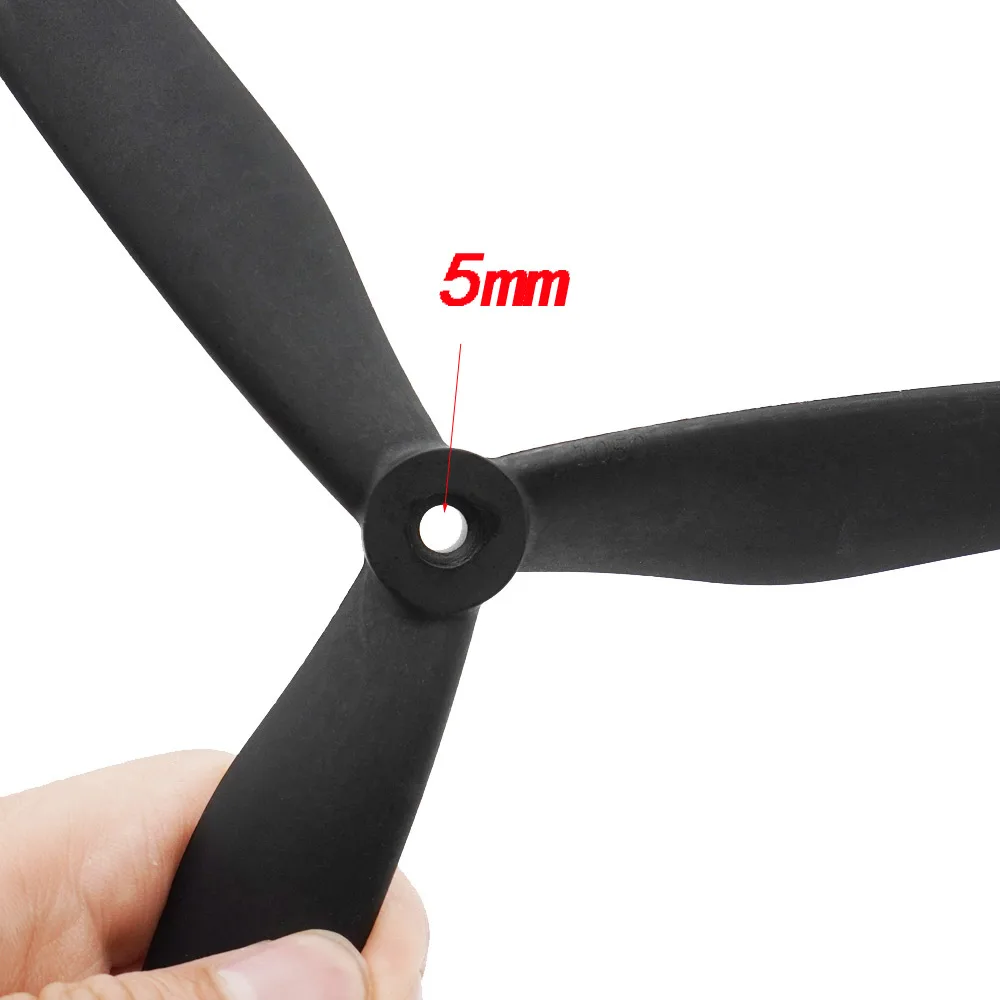

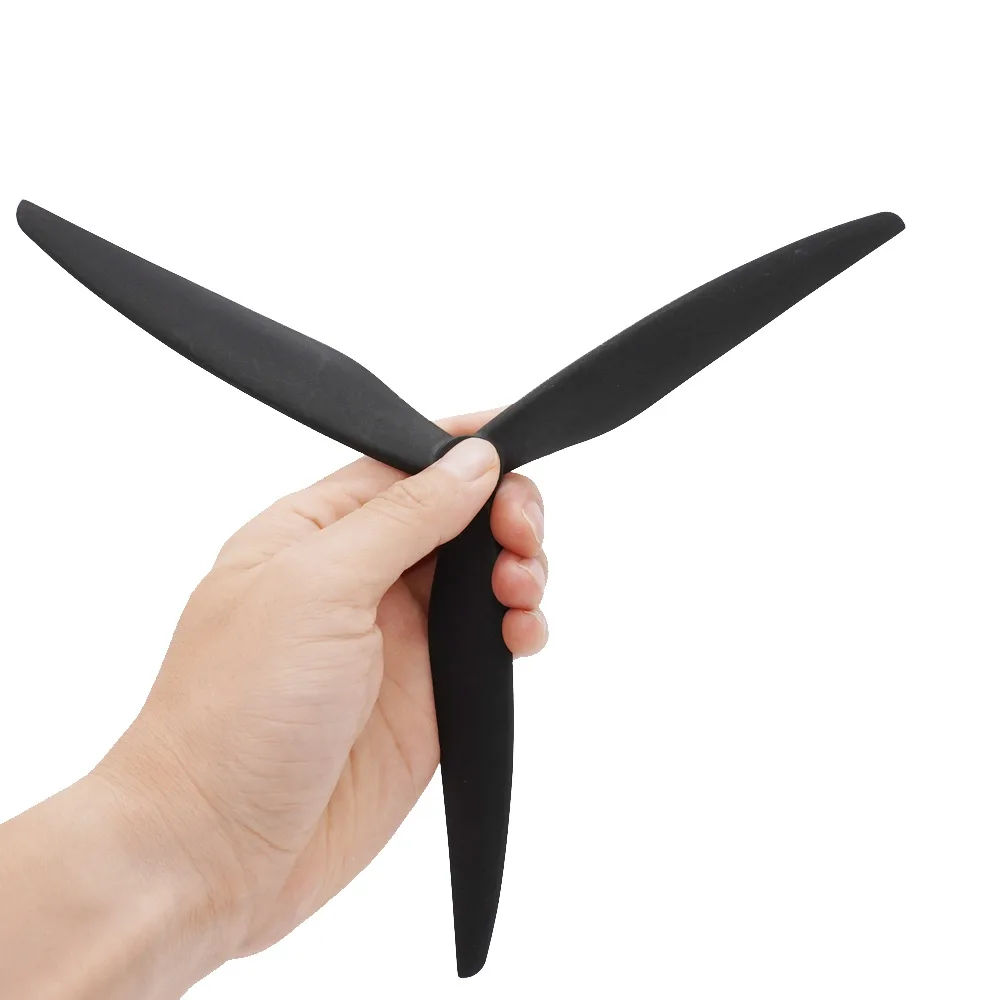

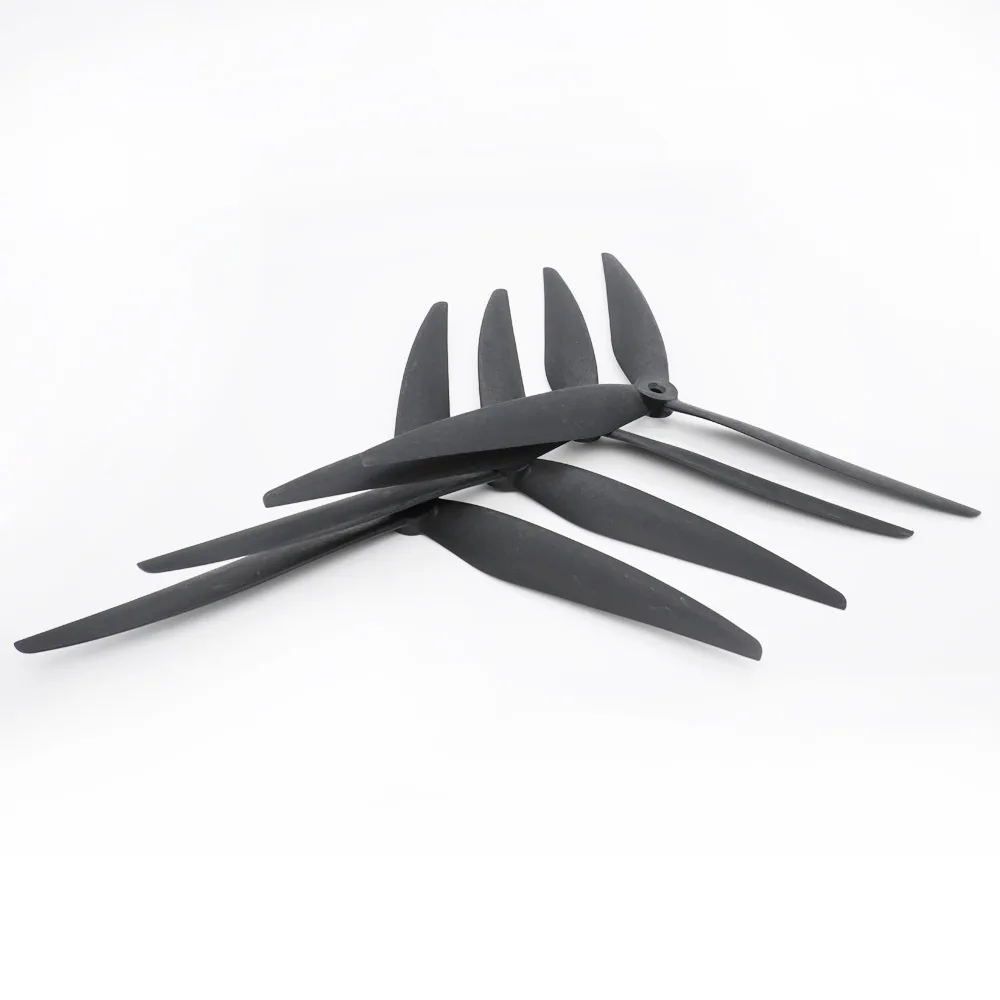

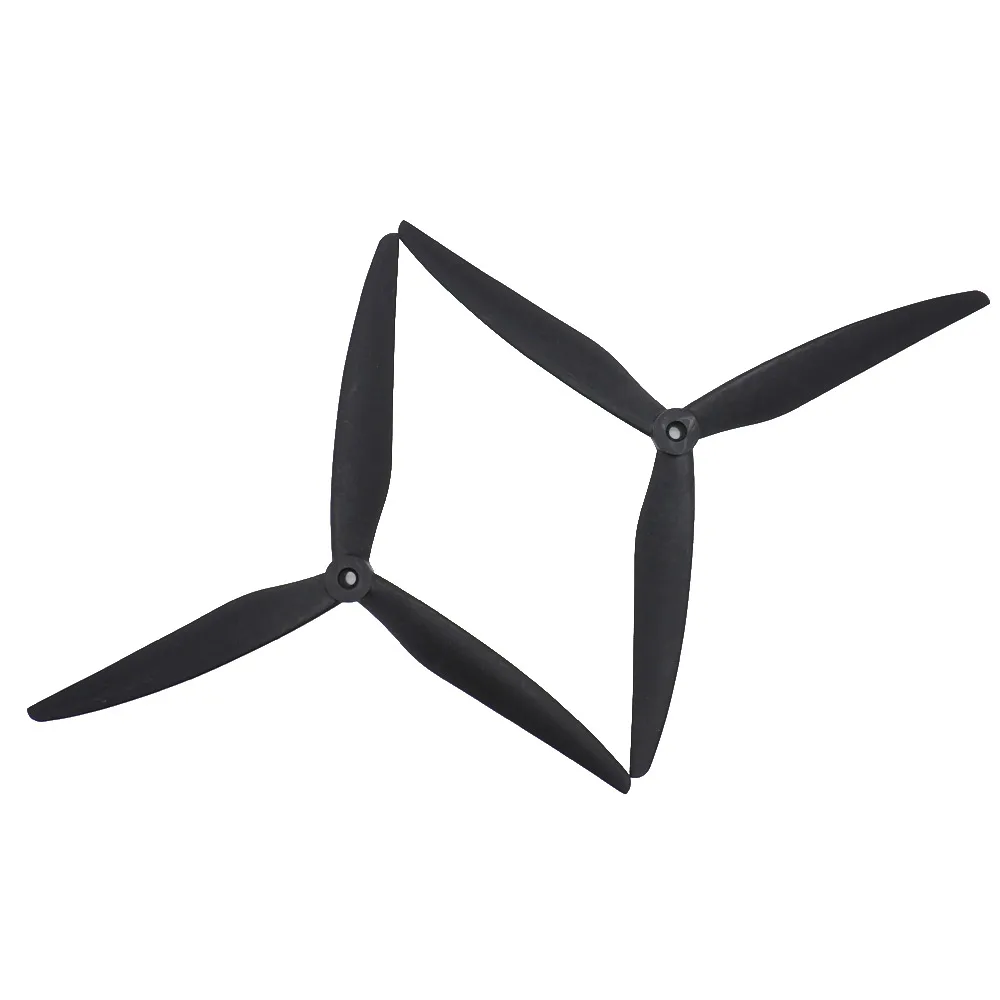

Type : 1050
Lames : 3
Matériau : Verre Nylon
Pas : 5 pouces
Diamètre du disque d’hélice : 254,6 m
Épaisseur centrale : 9 mm
Diamètre intérieur du trou central: 5mm
Largeur maximale de l’hélice : 22 mm
Poids/g : 17g
Moteur recommandé : 3214 et plus
