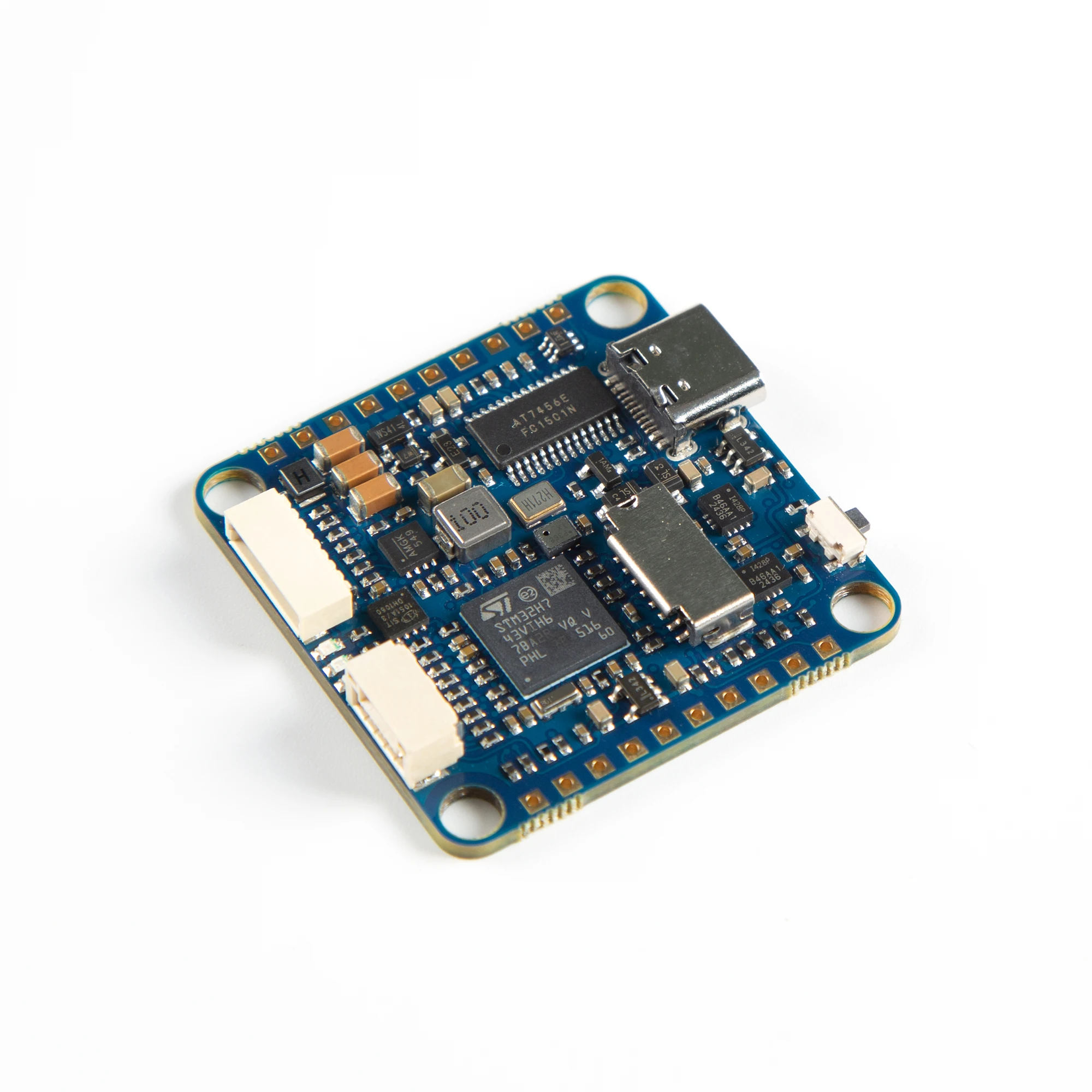

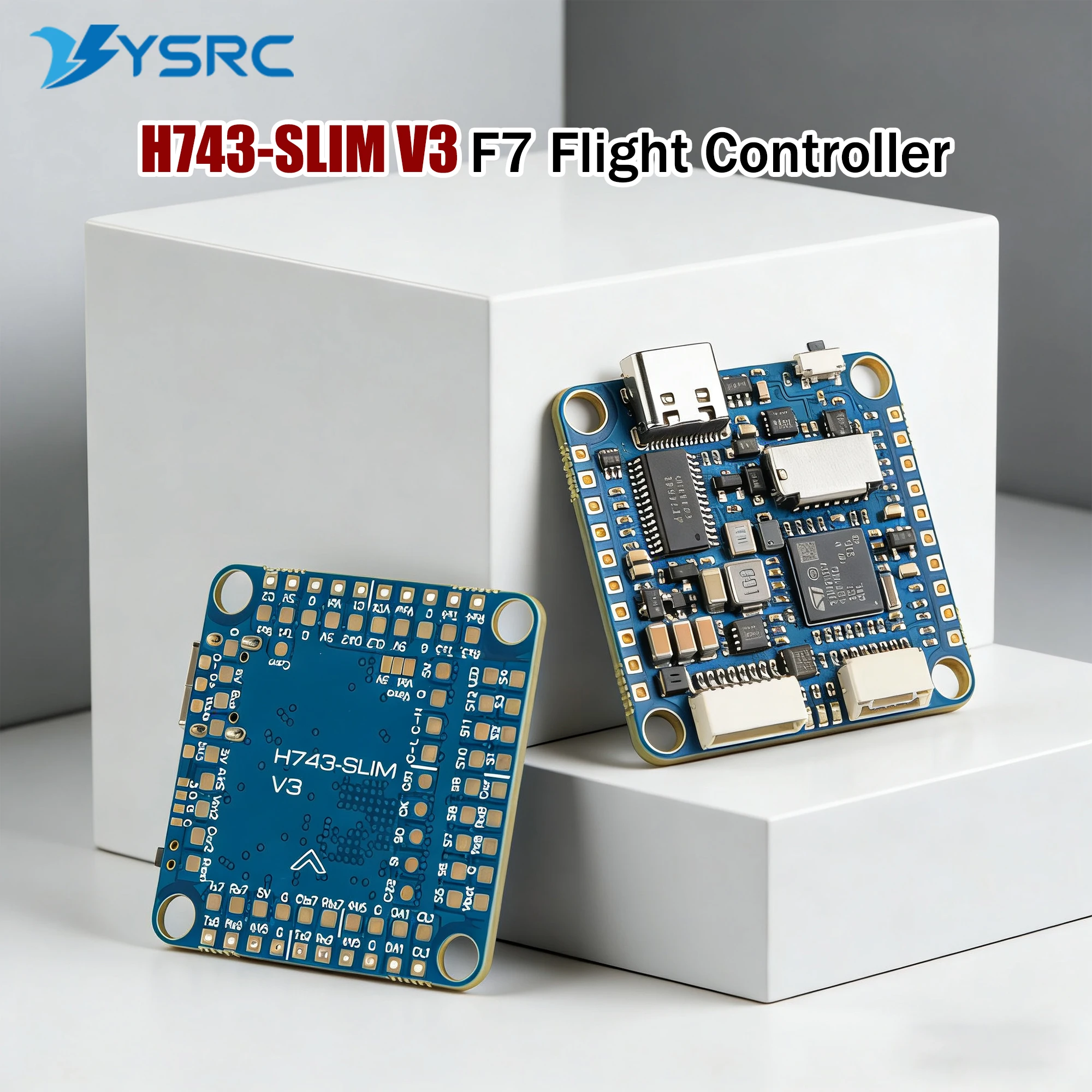

Contrôleur de vol H743 SLIM V3 STM32H743VIT6 5V 2A BEC 2-8S F7, 30.5×30.5mm, ICM20602 Baro Blackbox pour Drone de course FPV RC

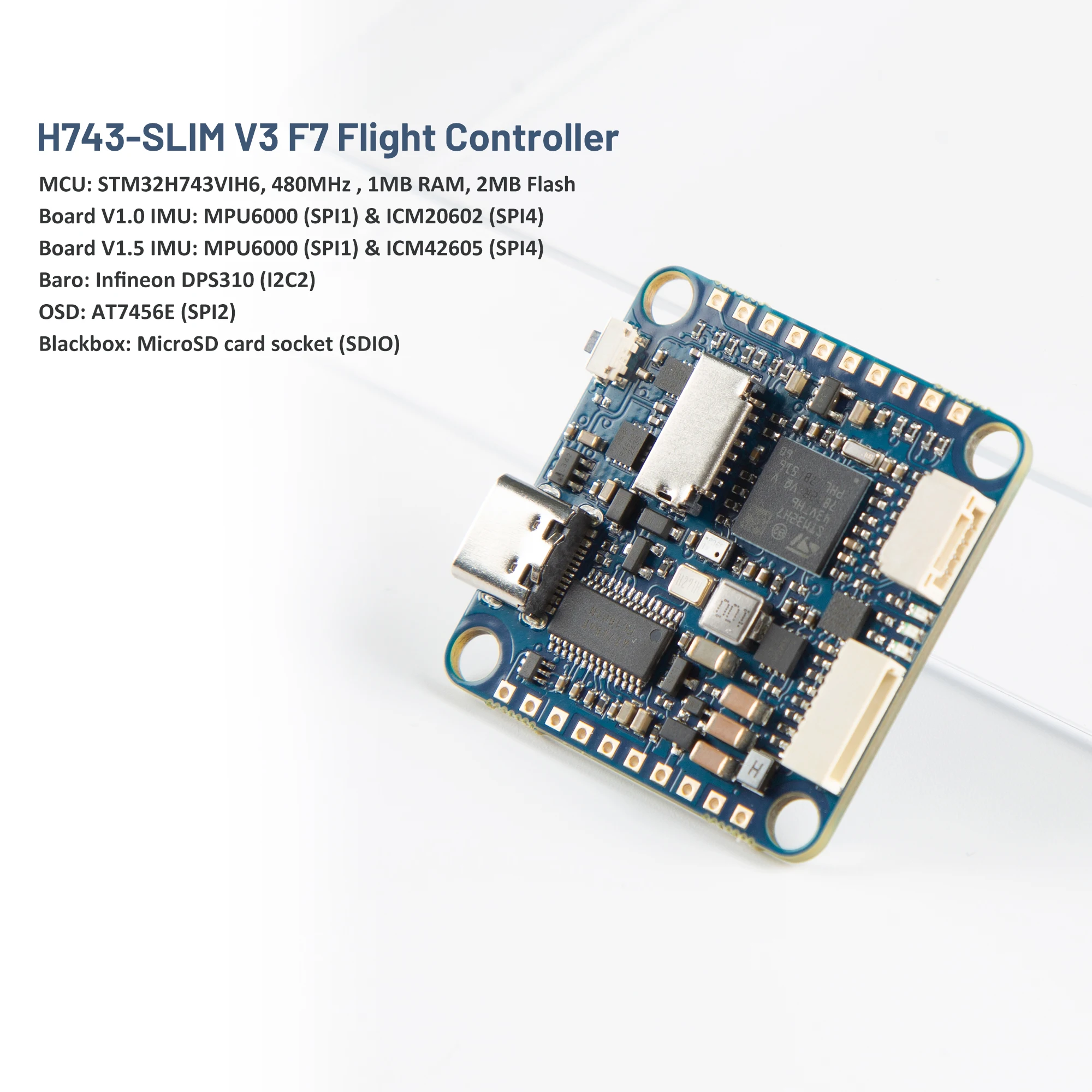

Spécifications FC

• MCU : STM32H743VIH6, 480 MHz, 1 Mo de RAM, 2 Mo de Flash

• Carte V1.0 IMU : MPU6000 (SPI1) et ICM20602 (SPI4)

• Carte V1.5 IMU : MPU6000 (SPI1) et ICM42605 (SPI4)

• Baro : Infineon DPS310 (I2C2)

• OSD : AT7456E (SPI2)

• Blackbox : prise pour carte MicroSD (SDIO)

• 7 UART (1, 2, 3, 4, 6, 7, 8) avec inversion intégrée.

• 13 sorties PWM (dont un pad "LED")

• 2 fois I2C

• 1x peut

• 6x ADC (VBAT, courant, RSSI, vitesse de l’air analogique, Vbat2, Cur2)

• 3x LED pour FC STATUS (bleu, rouge) et indicateur 3,3 V (rouge)

• 1x dérivation SPI3

• USB Type-C (USB 2.0)

• 1 connecteur JST-SH1.0 à 8 broches (Vbat/G/Curr/Rx8/S1/S2/S3/S4)

• 1 connecteur JST-GH1.25 à 4 broches (5V/CAN-H/CAN-L/G)

• Commutateur d’entrées de caméra double

• Interrupteur marche/arrêt de l’alimentation filtrée 5 V/Vbat

• DJI FPV OSD est pris en charge par n’importe quel UART de rechange

Puissance

• Entrée Vbat : 6~36V (LiPo 2~8S)

• BEC : 5V 2A continu(Max.3A)

• LDO 3,3 V : Max. 200 mA

• Pas de capteur de courant intégré

• Le pad ADC Vbat2 prend en charge Max.69 V (diviseur de tension : 1K : 20K)

• Consommation statique : 200mA à 5V avec Betaflight, 150mA à 5V avec ArduPilot

Physique

• Montage : 30,5 x 30,5 mm, Φ4 mm avec œillets Φ3 mm

• Dimensions : 36 x 36 x 5 mm

• Poids : 7g

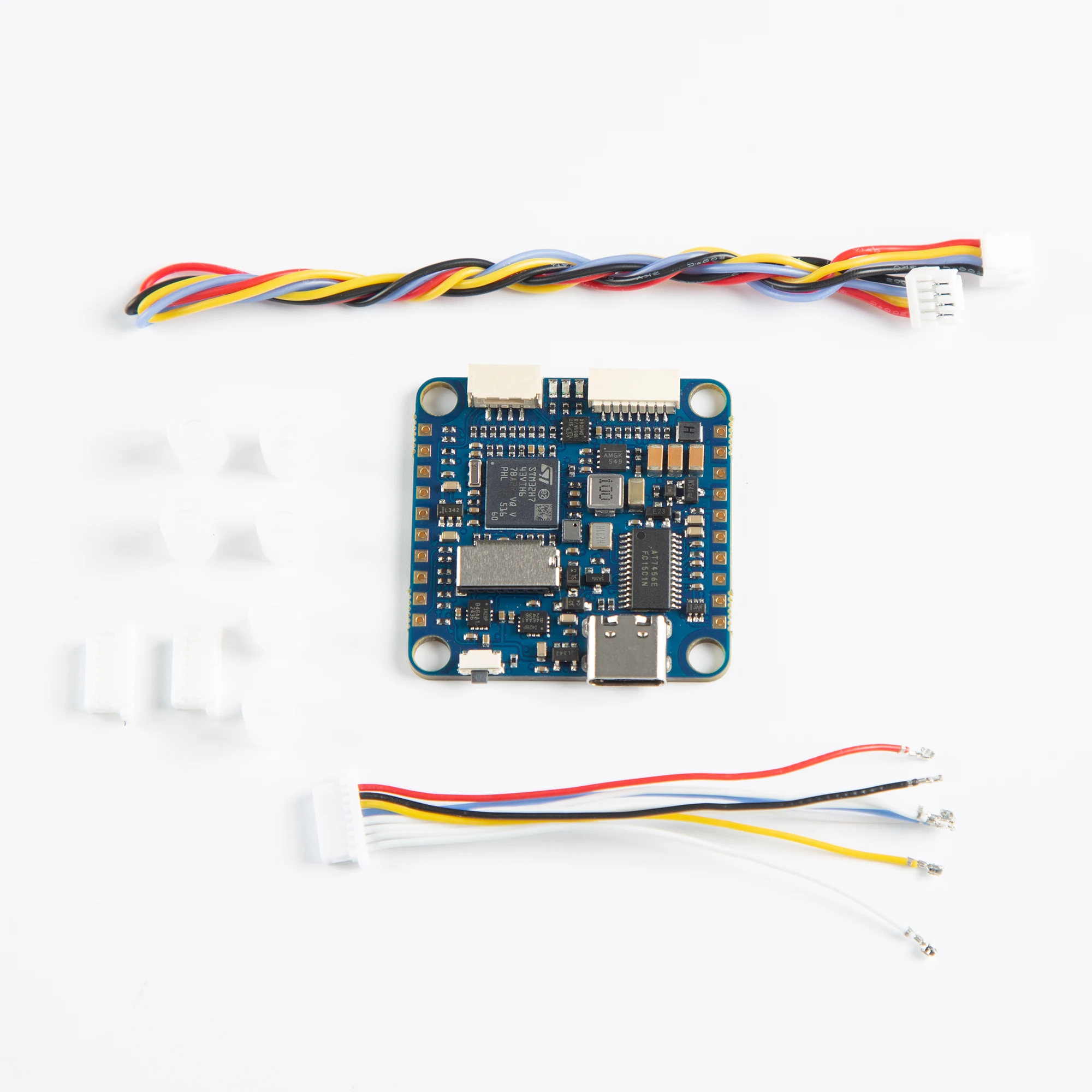

Y compris

• 1x H743-MINCE

• 6x œillets en silicone M4 à M3

• 1x câble JST-SH1.0 à 8 broches, 5 cm

• 2 connecteurs JST-SH1.0 à 8 broches

• 1x câble JST-GH-4P vers JST-GH-4P pour port CAN, 20 cm
